제품 소개ac는 단위를 지도했습니다

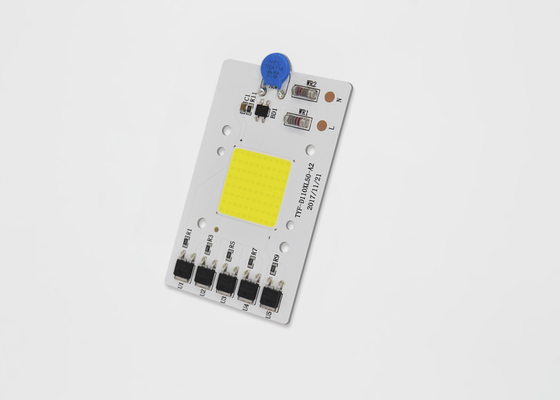

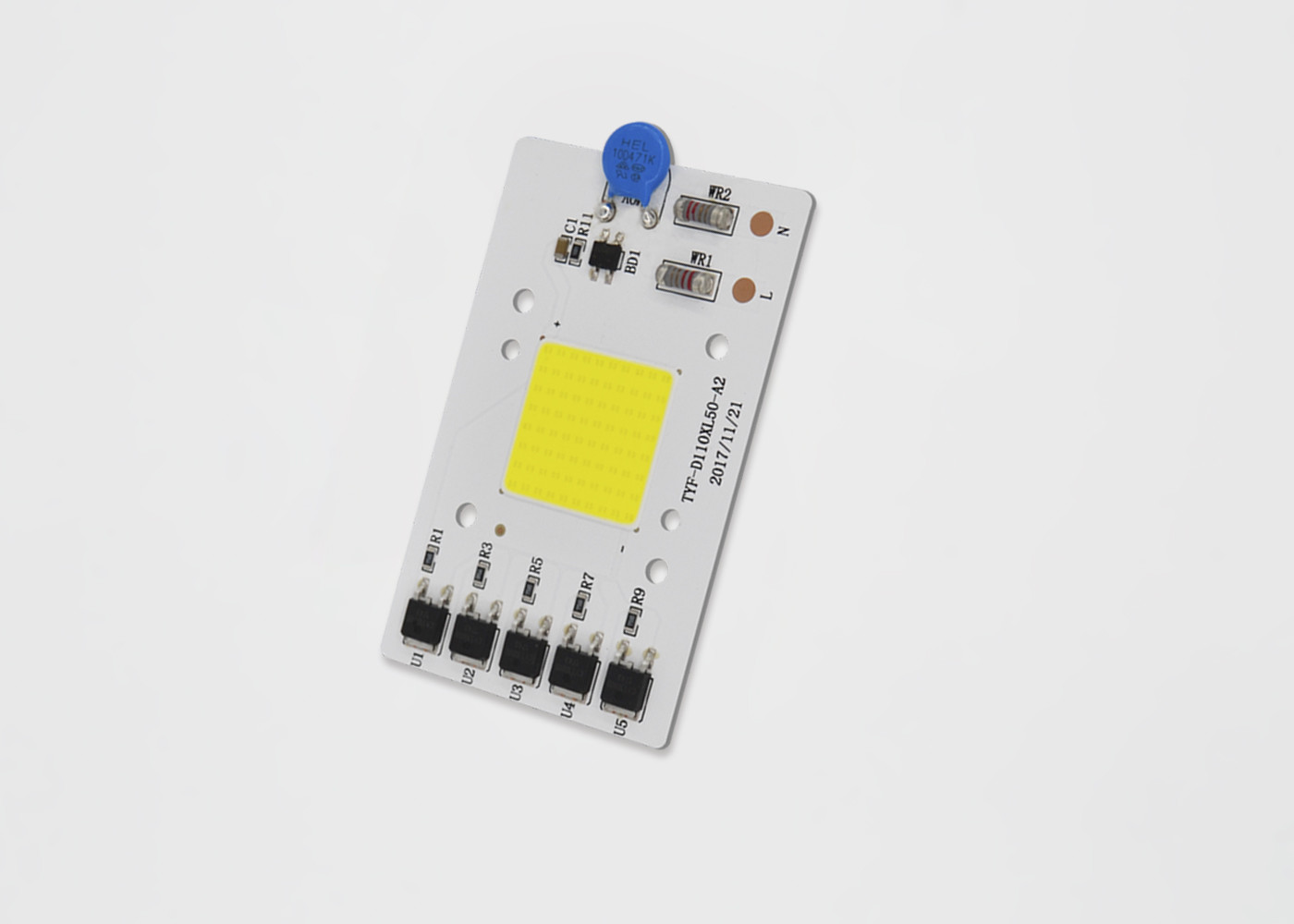

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

인증
양질 고성능 옥수수 속 LED 판매를 위해
양질 고성능 옥수수 속 LED 판매를 위해
제가 지금 온라인 채팅 해요

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

중국 TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB 협력 업체

큰 이미지 :  TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TYF
인증: CE CB ROHS
모델 번호: D5284

결제 및 배송 조건:

최소 주문 수량: 협상
가격: Negotiable
포장 세부 사항: kraft 종이상자
배달 시간: 20 평일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 달 당 10000 조각
Contact Now
상세 제품 설명
모델: TYF D5284 부품 번호: D5284C2023E0DA30582
희미한: 52*84mm 전압: 220/230V
와트: 50W 색깔: 3000K 4000K 6000K
PF: > 0.9 THD: 35%
흐리게 하기: 없음

AC 옥수수 속 LED 높은 만 빛 홍수 빛 110V 220V 230V 20W 30W 50W 3000K 4000K 6000K 운전사 선내에 알루미늄 PCB



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

  • AC 선 전압에 직접 연결합니다
  • 고성능 효율성 & 요인
  • 장수 시간
  • 간단한 BOM
  • 고분고분한 Rosh
  • 선 전압 규칙
  • 쉬운 집합
  • 무연 제품



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
생산품 부호

클라이언트

부호

IC 부호

부호



전압 부호



연속되는 숫자.

LED

부호



CCT

부호



SDCM CRI 부호 발광성

연속되는

숫자.

단위 부호 케이스 부호 연속되는 숫자.

연속되는 숫자.





1) 생산품 부호: C=Client 단위 D=Self 단위

2) 클라이언트 코드 & 단위 부호: 만약에 ①인 경우에 =C 그 후에 각자 단위 부호를 위한 그밖에 클라이언트 코드를 위한 4 손가락

3) IC 부호: IC를 위한 1개의 특성

4) 힘 부호:

힘 부호
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) 전압 부호: 11=110V, 12=120V, 22=220V, 23=230V

6) CCT 부호

CCT는 암호로 합니다 (K)

1800년

-

2000년

2000년

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



색도 궤



TYF는 그것의 색도 궤 구조를 위한 ANSI C78.377A 기준에 따릅니다. 2700K에 6500K의 CCT 범위를 위한 각 ANSI 사변형을 위해, TYF는 5개의 궤 및 3개의 궤를 제공합니다.



숫자 4-1-1 색도 궤

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



도표 4-1-2 5개 단계 궤

CCT 단계 Cx Cy a b 시타
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



도표 4--1-3의 3step 궤

CCT 단계 Cx Cy a b 시타
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57



전형적인 전기 & 광학적인 곡선

숫자 4-2-1 관계되는 힘 대 전압, T =25℃

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



숫자 4-2-2 관계되는 빛난 유출 대 전압, T =25℃

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



숫자 4-2-3 빛난 본, T =25℃

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB











































TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

품목 상징 단위 전형적인 가치
입력 전압 Vin V 230
입력 현재 만약에 mA 236.2
동작 주파수 F Hz 50/60
입력 파워 P W 49.49
동력 인자 PF % 0.911
총 고조파 왜곡 THD % 45.7%
유형을 흐리게 하기 RNA □ 트라이액 □ PWM □ 0-10V □ DALI □ DMX □ 똑똑한 □ 다른 사람
큰 파도 수용량 KV 1
전기 힘 (AC) VE KV 1.5
운영하고는/케이스 온도 Ta/Tc 25/85
LED 모수 옥수수 속
빛난 유출 Φv Lm 4680.9
빛난 효율성 ηv Lm/w 94.57
색온도 CCT K 6381
색깔 연출 색인 Ra/CRI % 70.2/59.0
가벼운 배급 - -
시야각 2θ 1/2 Deg. -



주:

1) 운영 전압은 고객 사용이 각 국가의 전압 변이 비율에 따라 그러나 웬만한 전압을 의미하는 최대 전압을 나타내지 않습니다. 땜납 패드 온도가 85℃의 밑에 있어야 한다는 것을 추천됩니다.

2) 색깔 궤는 일시적인 가동에 정의됩니다.

3) 우리의 검사자에 측정의 포용력은 Φv+/-10%와 Ra+/-2입니다.

4) 전력 흩어지기에 ±5%의 포용력.

5) Φv는 통합 구체로 측정된 총 빛난 유출 산출입니다.

6) IEC61000-4-5에 따라 큰 파도 수용량.

7) table2-2가 모수가 만족시키는 이체 단위에 의하여 참조 사항를 붙입니다.



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

주:

1) 모든 차원은 밀리미터에 있습니다. (포용력: ±0.2mm)

2)가늠자: 아무도



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

주:

1)Opto TYF. DOB 단위는 최대 접합 온도 spec. (도표 2-4)의 밑에 접합 온도를 지키기 위하여 추천됩니다.

LED 지도 온도와 IC 열전대로 측정되는 최고 케이스 온도. LED와 IC 도유 온도는 공식을 사용하여 것과 같이 따릅니다 산출될 수 있습니다.

Ts_max=Tj_max-Rθj-s * Pd

예를 들면:

LED 지도 온도와 IC 최고 케이스가 온도 90℃ 그 후에 LED 접합 온도인 경우에

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

그리고 IC 접합 온도

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

DOB (AC-COB) 수교의 실리콘 수지



TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB



Opto TYF. 뒤에 오는 것에서 보이는 것처럼, 다른 크기에 따라, 플라스틱 쟁반에서 XX PC 각 플라스틱 쟁반, 포장되는 LED 단위 제품. 외부 압력을 방지하기 위하여 거품 부대에서, 포장된, 판지의 모양으로 XX 제품 각 팩에 있는 제품 크기에 따라 플라스틱 상자 없는 제품은 다른 거품 부대를, 포장한 제품 저장되고 뒤에 오는 것에서 보이는 것처럼 밀봉될 것입니다, 선택합니다.



1) xx 쟁반 4) 상자 정보 & 패킹 당 PCS LED 단위

2) 쟁반 더미와 taping, XX LED 단위

위로 쟁반 그리고 추가 1개의 거짓 쟁반 각각의

상자. 쟁반의 위에 실리카 젤 (1 씩)를 추가하십시오

3) 바다표범 어업 패킹

TYF D5284 AC LED 단위 220/230v 50W 간단한 BOM 운전사 선내에 알루미늄 PCB
