| 모델: | TYF-DQM38M1223A0 | 전압: | AC230V |
|---|---|---|---|
| 와트: | 12W | CCT: | 3000K 4000K 6000K |
| 크리: | 80 | 효능(lm/w): | 120lm/w |
| thd: | 15% | 디밍: | 트라이악 |
| 강조하다: | 스포트라이트 AC LED 모듈,고휘도 AC LED 모듈,120LM/W 방수 Led 모듈 |
||

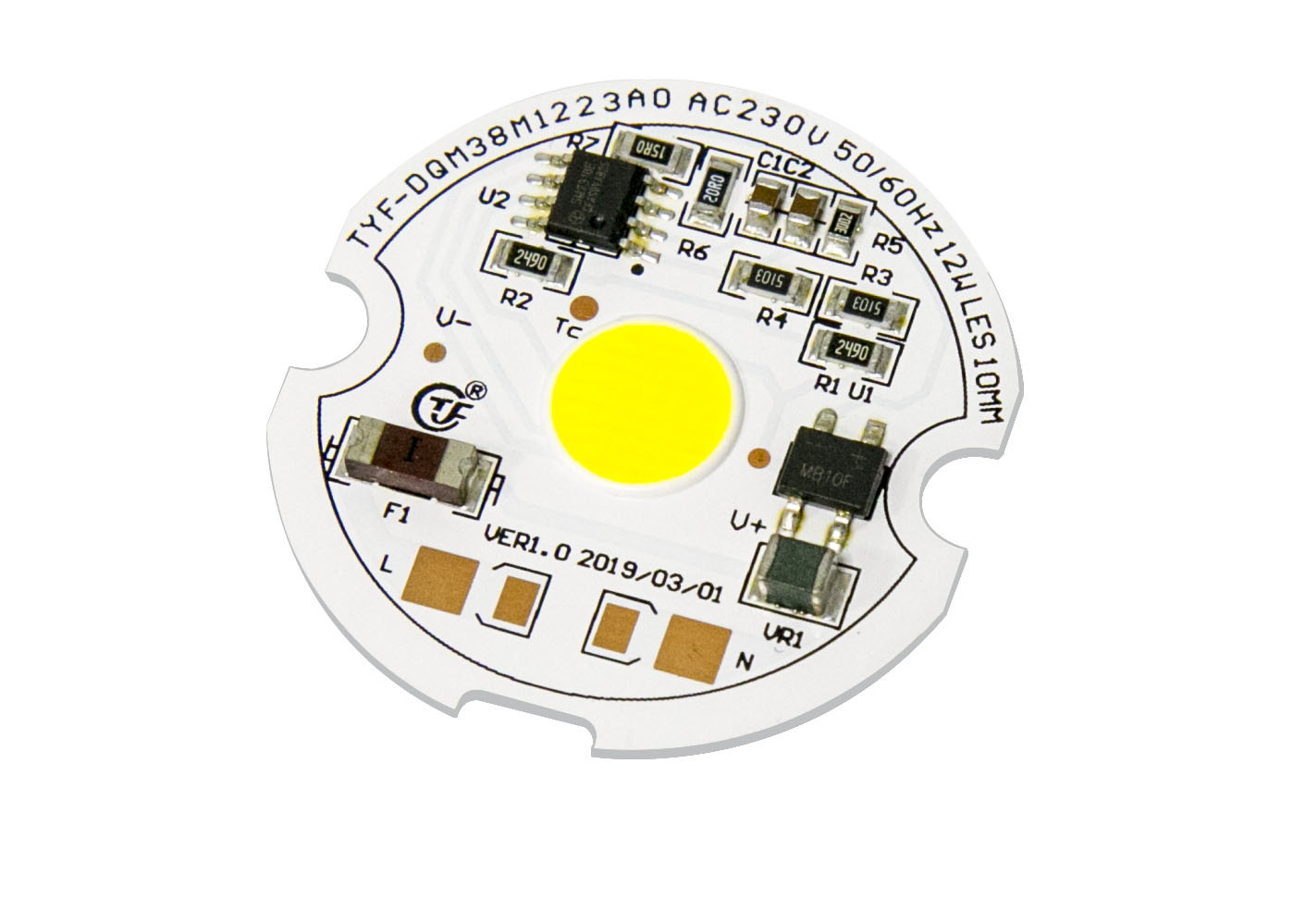

AC COB LED 실내 벽 스포트라이트 AC230V 12W 3000K 4000K 6000K 70Ra 80Ra 드라이버 온보드 알루미늄 PCB
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⓾ | ⓫ | ⓬ | |||
| 제품 코드 |
고객 코드 |
IC 코드 |
전력 코드 |
전압 코드
|
일련 번호 |
LED 코드 |
CCT 코드
|
SDCM | CRI 코드 | 휘도 | 년 | 월 |
일련 번호 |
||
| 모듈 코드 | 케이스 코드 | 일련 번호 | 일련 번호 | ||||||||||||
1) 제품 코드: C=고객 모듈 D=자체 모듈
2) 고객 코드 & 모듈 코드: 만약 ①=C이면 고객 코드는 4자리, 자체 모듈 코드는 4자리
3) IC 코드: IC에 대한 한 글자
4) 전력 코드:
| 전력 코드 | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) 전압 코드: 11=110V, 12=120V, 22=220V, 23=230V
6) CCT 코드
| CCT 코드(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
전기 및 광학 특성(Ta=25℃) 표 2-1
| 항목 | 기호 | 단위 | 일반 값 |
| 입력 전압 | Vin | V | 230 |
| 입력 전류 | IF | mA | 52.5 |
| 작동 주파수 | F | Hz | 50/60 |
| 입력 전력 | P | W | 12 |
| 역률 | PF | % | 0.95 |
| 총 고조파 왜곡 | THD | % | 17 % |
| 디밍 유형 | RNA ✔ TRIAC ▢ PWM ▢ 0-10V ▢ DALI ▢ DMX ▢ Smart ▢ 기타 | ||
| 서지 용량 | Vs | KV | 0.8 |
| 전기 강도(AC) | Ve | KV | - |
| 작동/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 매개변수 | COB | ||
| 광속 | Φv |
Lm |
1445 |
| 광효율 | ηv | Lm/w | 120 |
| 색온도 | CCT | K | 4068 |
| 연색성 지수 | Ra/CRI | % | 80.5 |
| 배광 | - | - | - |
| 시야각 | 2θ 1/2 | 도. | - |
광학적 특성
색도 빈
TYF는 색도 빈 구조에 대해 ANSI C78.377A 표준을 준수합니다. 2700K ~ 6500K의 CCT 범위에 대해 각 ANSI 사변형에 대해 TYF는 5개의 빈과 3개의 빈을 제공합니다.
표 4-1 5단계 빈
| CCT | 단계 | Cx | Cy | a | b | 세타 |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
표 4-2 3단계 빈
| CCT | 단계 | Cx | Cy | a | b | 세타 |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
일반적인 전기 및 광학 곡선
그림 4-2-1 상대 전력 vs. 전압, Ta =25℃
그림 4-2-3 방사 패턴, Ta =25℃
| 항목 | 기호 | 단위 | 값 |
| 전력 소비 | Pd | W | 12 |
| AC 전류(RMS) | IF | mA | 52.5 |
| AC 전압(RMS) | Vin | V | 200~240 |
| LED 접합 온도 | Tj-LED | ℃ | 110 |
| IC 접합 온도 | Tj-IC | ℃ | 150 |
| IC 온도 상단 | Tp | ℃ | 100 |
| LED 열 저항(접합/납땜 지점) | Rthj-s | ℃/W | 20 |
| IC 열 저항(접합/납땜 지점) | Rthj-s | ℃/W | - |
| 작동 온도 | Top | ℃ | -20~+85 |
| 보관 온도 | Ts | ℃ | -30~+100 |
| ESD 감도(HBM) | Vesd | KV | ±2 |
| 납땜 온도(리플로우) | Tsld | ℃ | - |
| 납땜 온도(수동) | Tsld | ℃ | 350 3S |
참고:
1) 모든 치수는 밀리미터 단위입니다.(공차:±0.2mm)
2) 배율: 없음
참고:
1) TYF Opto. DOB 모듈은 최대 접합 온도 사양(표 2-4) 미만으로 접합 온도를 유지하는 것이 좋습니다.
LED 리드 온도 및 IC 상단 케이스 온도는 열전대로 측정됩니다. LED 및 IC 접합 온도는 다음과 같은 공식을 사용하여 계산할 수 있습니다.
Ts_max=Tj_max-Rθj-s * Pd
예:
LED 리드 온도와 IC 상단 케이스 온도가 90℃인 경우 LED 접합 온도
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
그리고 IC 접합 온도
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB(AC-COB)의 실리콘 수지 취급
TYF Opto. LED 모듈 제품은 플라스틱 트레이에 포장되어 있으며, 크기에 따라 XX개씩 플라스틱 트레이에 포장되어 있으며, 다음 그림과 같습니다. 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 비닐 봉투에 포장되어 있으며, 제품 크기에 따라 각 팩에 XX개의 제품이 들어 있는 다른 비닐 봉투를 선택하고, 포장된 제품은 다음 그림과 같이 상자 형태로 보관 및 밀봉됩니다.
1) 트레이당 xx PCS LED 모듈 4) 상자 정보 및 포장
2) 트레이 스택 및 테이핑, XX LED 모듈 상자 및 추가 더미 트레이 1개 상자. 트레이 상단에 실리카겔(각 1개) 추가
3) 밀봉 포장
