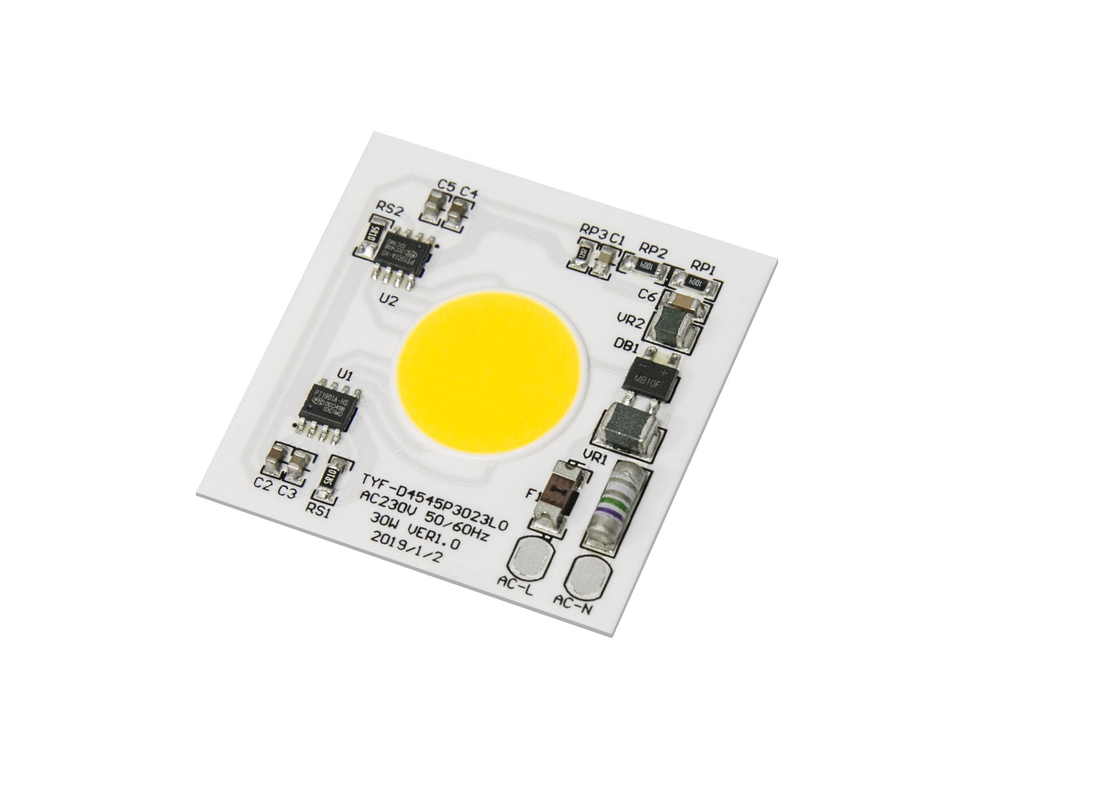

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다

기본 정보
원래 장소: 심천, 중국
브랜드 이름: TYF-D4545P3023L0
인증: CE CB
모델 번호: D4545
최소 주문 수량: 협상
가격: Negotiable
상세 정보
모델: TYF-D4545P3023L0 지름: 45*45*1.0MM
전압: AC230V 와트수: 30W
CCT: 3000K 4000K 6000K CRI: 80
효능(lm/w: 110LM/W PF: 0.97
THD: 13%
하이 라이트:

트랙 라이트 AC LED 모듈

,

그림자 AC LED 모듈 없음

,

AC230V 알루미늄 PCB Led 모듈


제품 설명

AC COB LED 실내 벽 라이트 트랙 라이트 AC230V 20W 3000K 4000K 6000K 70Ra 80Ra 드라이버 보드 알루미늄 PCB



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 0TYF-D4545P3023L0.pdf







궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 1



  • 드라이버 없이 AC 전압에 직접 연결됨;
  • 통합 구성 요소가 있는 모듈;
  • 경제적인 일체형 솔루션;
  • 고효율, 고역률 및 낮은 고조파 왜곡;
  • 높은 연색 지수(≥80);
  • 높은 발광 효율 110 LM/W;
  • 3년 보증;
  • LED 승인 LM80
  • 응용 프로그램: 투광 조명

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 2



생후
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
제품 코드

고객

암호

IC 코드

암호



전압 코드



일련 번호

주도의

암호



CCT

암호



SDCM CRI 코드 휘도 년도

연속물

번호

  모듈 코드       케이스 코드 일련 번호           일련 번호

1) 제품 코드: C=클라이언트 모듈 D=자체 모듈

2) 클라이언트 코드 및 모듈 코드: ①=C인 경우 클라이언트 코드의 경우 4자리, 그렇지 않은 경우 자체 모듈 코드의 경우

3) IC 코드: IC에 대한 1자

4) 전원 코드:

전원 코드
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) 전압 코드:11=110V,12=120V,22=220V,23=230V

6) CCT 코드



CCT 코드(K)

1800년

-

2000년

2000년

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 3



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 4



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 5



전기적 및 광학적 특성(Ta=25℃) 표 2-1



안건 상징 단위 일반적인 값
입력 전압 V 230
입력 전류 만약 엄마 135
동작 주파수 에프 Hz 50/60
입력 전원 30.5
역률 PF % 0.96
총 고조파 왜곡 THD % 14.5%
조광 유형 RNA 트라이악 □ PWM □ 0-10V □ 달리 DMX □ 스마트 □ 기타
서지 용량 케이 V 1
전기 강도(AC) 케이 V
작동/케이스 온도 Ta/Tc 25/85
LED 매개변수 옥수수 속
광속 Φv 3312
발광 효율 ηv Lm/w 110.5
색온도 CCT 케이 3024
연색 지수 라/CRI % 81
배광 - - -
시야각 2θ 1/2 -



광학적 특성

색도 빈



TYF는 색도 빈 구조에 대한 ANSI C78.377A 표준을 준수합니다.2700K ~ 6500K의 CCT 범위에 대한 각 ANSI 사각형에 대해 TYF는 5개의 Bin과 3개의 Bin을 제공합니다.



표 4-1 5단계 Bin

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 6



CCT 단계 Cx 싸이 세타
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



표 4-2 3단계 Bin

CCT 단계 Cx 싸이 세타
2700K 0.4578 0.4101 0.00810 0.00420 53.70
3000K 0.4338 0.403 0.00834 0.00408 53.22
3500K 0.4073 0.3917 0.00927 0.00414 54.00
4000K 0.3818 0.3797 0.00939 0.00402 53.72
5000K 0.3447 0.3553 0.00822 0.00354 59.62
5700K 0.3287 0.3417 0.00746 0.00320 59.09
6000K 0.3123 0.3282 0.00669 0.00285 58.57





일반적인 전기 및 광학 곡선



그림 4-2-1 상대 전력 대 전압, T =25℃

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 7





그림 4-2-3 방사 패턴, T =25℃

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 8



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 9





안건 상징 단위
전력 소모 PD 30
교류전류(RMS) 만약 엄마 130
교류 전압(RMS) V 200~240
LED 접합 온도 Tj-LED 110
IC 접합 온도 Tj-IC 150
IC 온도 IC의 상단 Tp 100
LED 열저항(접합점/납땜점) Rthj-s ℃/W 20
IC 열저항(접합/납땜 지점) Rthj-s ℃/W -
작동 온도 맨 위 -20~+85
보관 온도 Ts -30~+100
ESD 감도(HBM) 베스드 케이 V ±2
납땜 온도(리플로우) Tsld -
납땜 온도(손) Tsld 350 3S





궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 10

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 11

노트:

1) 모든 치수는 밀리미터 단위입니다.(공차: ±0.2mm)

2) 규모: 없음



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 12

메모:

1) TYF 옵토.DOB 모듈은 접합 온도를 최대 접합 온도 사양 이하로 유지하는 것이 좋습니다(표 2-4).

열전대로 측정한 LED 리드 온도 및 IC 상단 케이스 온도.LED 및 IC 동작 온도는 다음 공식을 사용하여 계산할 수 있습니다.

Ts_max=Tj_max-Rθj-s * Pd



예를 들어:

LED 리드 온도와 IC 상단 케이스 온도가 90℃이면 LED 접합 온도

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

IC 접합 온도

Tj=Ts_max+Rθj-s*Pd=90℃ + 15℃/W*2 W= 120℃

DOB(AC-COB) Handing의 실리콘 수지

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 13

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 14



궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 15



TYF 옵토.플라스틱 트레이에 포장된 LED 모듈 제품은 크기에 따라 다음과 같이 플라스틱 트레이에 XX개의 PC가 들어 있습니다.거품 가방에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 거품 가방을 선택합니다. 다음과 같은.

1) 트레이당 xx개의 PCS LED 모듈 4) 상자 정보 및 포장

2) 트레이 스택 및 테이핑, XX LED 모듈 트레이 및 추가 더미 트레이 1개 상자.트레이 위에 실리카겔(각 1개)을 추가합니다.

3) 씰링 패킹

궤도 빛 AC LED 단위 AC230V 알루미늄 PCB는 단위 30w 그림자를 지도했습니다 16
