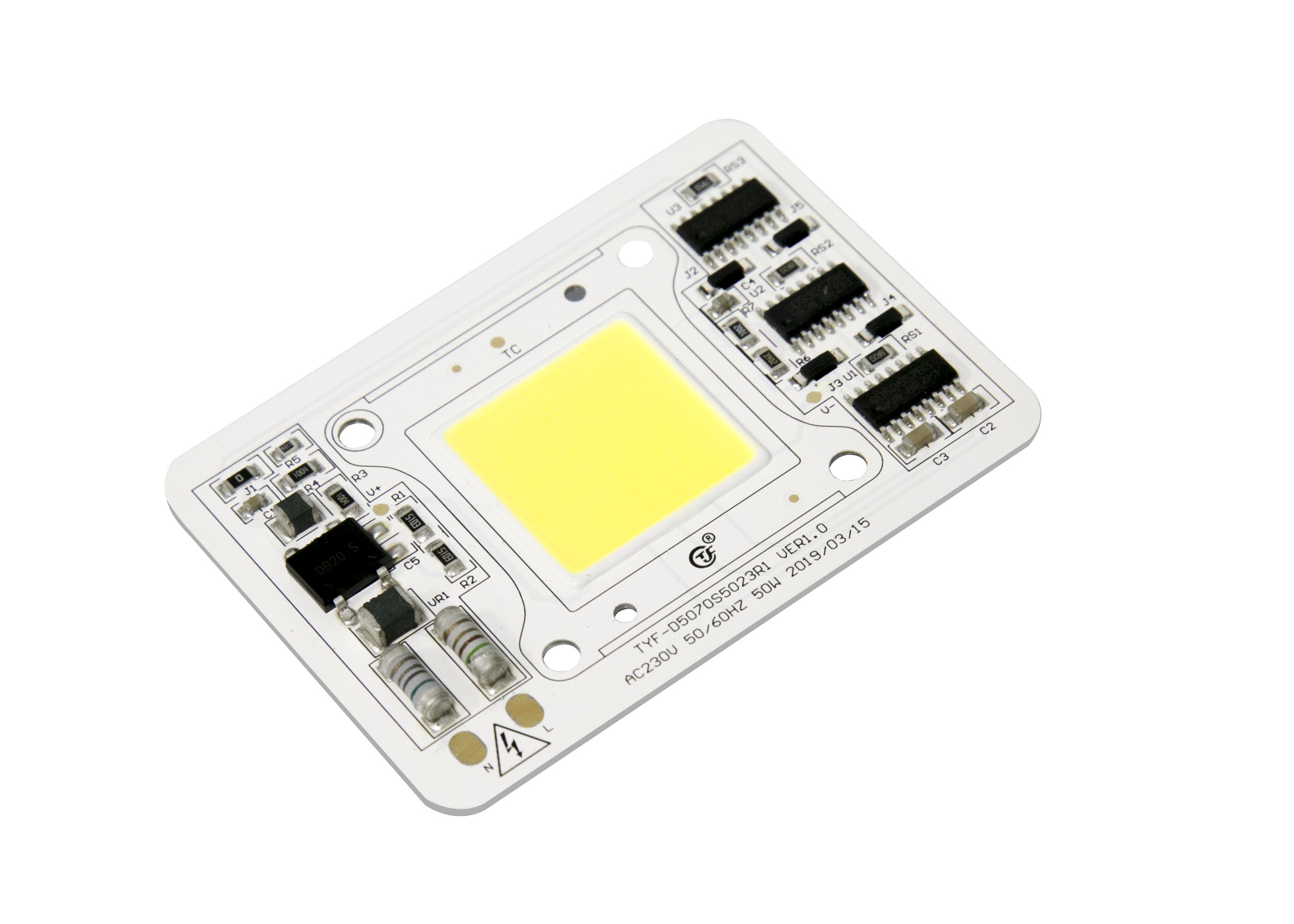

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하

기본 정보
원래 장소: 심천, 중국
브랜드 이름: TYF
인증: CB CE
모델 번호: D5070
최소 주문 수량: 협상
가격: Negotiable
포장 세부 사항: kraft 종이상자
상세 정보
모형: TYF-D5070S5023R1 직경: 50*70*1.6MM
전압: AC230V 와트수: 50W
CCT: 3000K 4000K 6500K CRI: 70
효험 (lm/w: 110LM/W PF: 0.97
THD: 13%
하이 라이트:

고성능은 단위를 지도했습니다

,

지도한 단위를 방수 처리하십시오


제품 설명

30000 시간 저쪽에 고품질 50w LED 단위 230v Driverless AC 옥수수 속 LED3000K 4000K 6000K 생활 시간



Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 0TYF-D5070S5023R0.pdf





Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 1



  • 직접 운전사 없이 AC 전압에 연결하는;
  • 통합 성분을 가진 단위;
  • 경제적인 한 조각 해결책;
  • 고능률, 고성능 요인 및 낮은 고조파 왜곡;
  • 좋은 혈색 연출 색인 (≥70);
  • 높은 빛난 효험 110LM/W;
  • 3 년 보장;
  • LEDs 승인되는 LM80
  • 신청: 홍수 빛





Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
생산품 부호

클라이언트

부호

IC 부호

부호



전압 부호



연속되는 숫자.

LED

부호



CCT

부호



SDCM CRI 부호 발광성

연속되는

숫자.

단위 부호 케이스 부호 연속되는 숫자.

연속되는 숫자.





1) 생산품 부호: C=Client 단위 D=Self 단위

2) 클라이언트 코드 & 단위 부호: 만약에 ①인 경우에 =C 그 후에 각자 단위 부호를 위한 그밖에 클라이언트 코드를 위한 4 손가락

3) IC 부호: IC를 위한 1개의 특성

4) 힘 부호:

힘 부호
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) 전압 부호: 11=110V, 12=120V, 22=220V, 23=230V

6) CCT 부호

CCT는 암호로 합니다 (K)

1800년

-

2000년

2000년

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 3

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 4

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 5



색도 궤



TYF는 그것의 색도 궤 구조를 위한 ANSI C78.377A 기준에 따릅니다. 2700K에 6500K의 CCT 범위를 위한 각 ANSI 사변형을 위해, TYF는 5개의 궤 및 3개의 궤를 제공합니다.



숫자 4-1-1 색도 궤

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 6



도표 4-1-2 5개 단계 궤

CCT 단계 Cx Cy a b 시타
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



도표 4--1-3의 3step 궤

CCT 단계 Cx Cy a b 시타
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57



전형적인 전기 & 광학적인 곡선

숫자 4-2-1 관계되는 힘 대 전압, T =25℃

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 7





숫자 4-2-3 빛난 본, T =25℃

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 8











































Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 9

품목 상징 단위 전형적인 가치
입력 전압 Vin V 230
입력 현재 만약에 mA 215
동작 주파수 F Hz 50/60
입력 파워 P W 50
동력 인자 PF % 0.95
총 고조파 왜곡 THD % 20%
유형을 흐리게 하기 RNA □ 트라이액 □ PWM □ 0-10V □ DALI □ DMX □ 똑똑한 □ 다른 사람
큰 파도 수용량 KV 1.5
전기 힘 (AC) VE KV 1.5
운영하고는/케이스 온도 Ta/Tc 25/85
LED 모수 옥수수 속
빛난 유출 Φv Lm 5120
빛난 효율성 ηv Lm/w 110
색온도 CCT K 6168
색깔 연출 색인 Ra/CRI % 70
가벼운 배급 - -
시야각 2θ 1/2 Deg. -



주:

1) 운영 전압은 고객 사용이 각 국가의 전압 변이 비율에 따라 그러나 웬만한 전압을 의미하는 최대 전압을 나타내지 않습니다. 땜납 패드 온도가 85℃의 밑에 있어야 한다는 것을 추천됩니다.

2) 색깔 궤는 일시적인 가동에 정의됩니다.

3) 우리의 검사자에 측정의 포용력은 Φv+/-10%와 Ra+/-2입니다.

4) 전력 흩어지기에 ±5%의 포용력.

5) Φv는 통합 구체로 측정된 총 빛난 유출 산출입니다.

6) IEC61000-4-5에 따라 큰 파도 수용량.

7) table2-2가 모수가 만족시키는 이체 단위에 의하여 참조 사항를 붙입니다.



Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 10

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 11

주:

1) 모든 차원은 밀리미터에 있습니다. (포용력: ±0.2mm)

2)가늠자: 아무도



Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 12

주:

1)Opto TYF. DOB 단위는 최대 접합 온도 spec. (도표 2-4)의 밑에 접합 온도를 지키기 위하여 추천됩니다.

LED 지도 온도와 IC 열전대로 측정되는 최고 케이스 온도. LED와 IC 도유 온도는 공식을 사용하여 것과 같이 따릅니다 산출될 수 있습니다.

Ts_max=Tj_max-Rθj-s * Pd

예를 들면:

LED 지도 온도와 IC 최고 케이스가 온도 90℃ 그 후에 LED 접합 온도인 경우에

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

그리고 IC 접합 온도

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

DOB (AC-COB) 수교의 실리콘 수지

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 13

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 14

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 15



Opto TYF. 뒤에 오는 것에서 보이는 것처럼, 다른 크기에 따라, 플라스틱 쟁반에서 XX PC 각 플라스틱 쟁반, 포장되는 LED 단위 제품. 외부 압력을 방지하기 위하여 거품 부대에서, 포장된, 판지의 모양으로 XX 제품 각 팩에 있는 제품 크기에 따라 플라스틱 상자 없는 제품은 다른 거품 부대를, 포장한 제품 저장되고 뒤에 오는 것에서 보이는 것처럼 밀봉될 것입니다, 선택합니다.



1) xx 쟁반 4) 상자 정보 & 패킹 당 PCS LED 단위

2) 쟁반 더미와 taping, XX 상자의 LED 단위 쟁반 그리고 위로 추가 1개의 거짓 쟁반 각각. 쟁반의 위에 실리카 젤 (1 씩)를 추가하십시오

3) 바다표범 어업 패킹

Dimmable 고성능은 단위, 지도된 AC230V를 지도해 단위 50W 50*70mm를 점화하 16
