Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W

기본 정보
원래 장소: 센즈헨, 중국
브랜드 이름: TYF
인증: CE CB UL ROHS
모델 번호: D38
최소 주문 수량: 협상
가격: Negotiable
포장 세부 사항: 상자
배달 시간: 15 평일
지불 조건: T/T, L/C, D/A, D/P
공급 능력: 10000
상세 정보
칩 브랜드: 브리지럭스 칩 CRI: 80
CCT: 3000K 와트수: 20W
재료: 알류미늄 원산지: 중국
하이 라이트:

Bridgelux 드라이버리스 COB LED 모듈

,

CRI80 COB LED 모듈

,

20W 드라이버리스 LED 칩 모듈


제품 설명

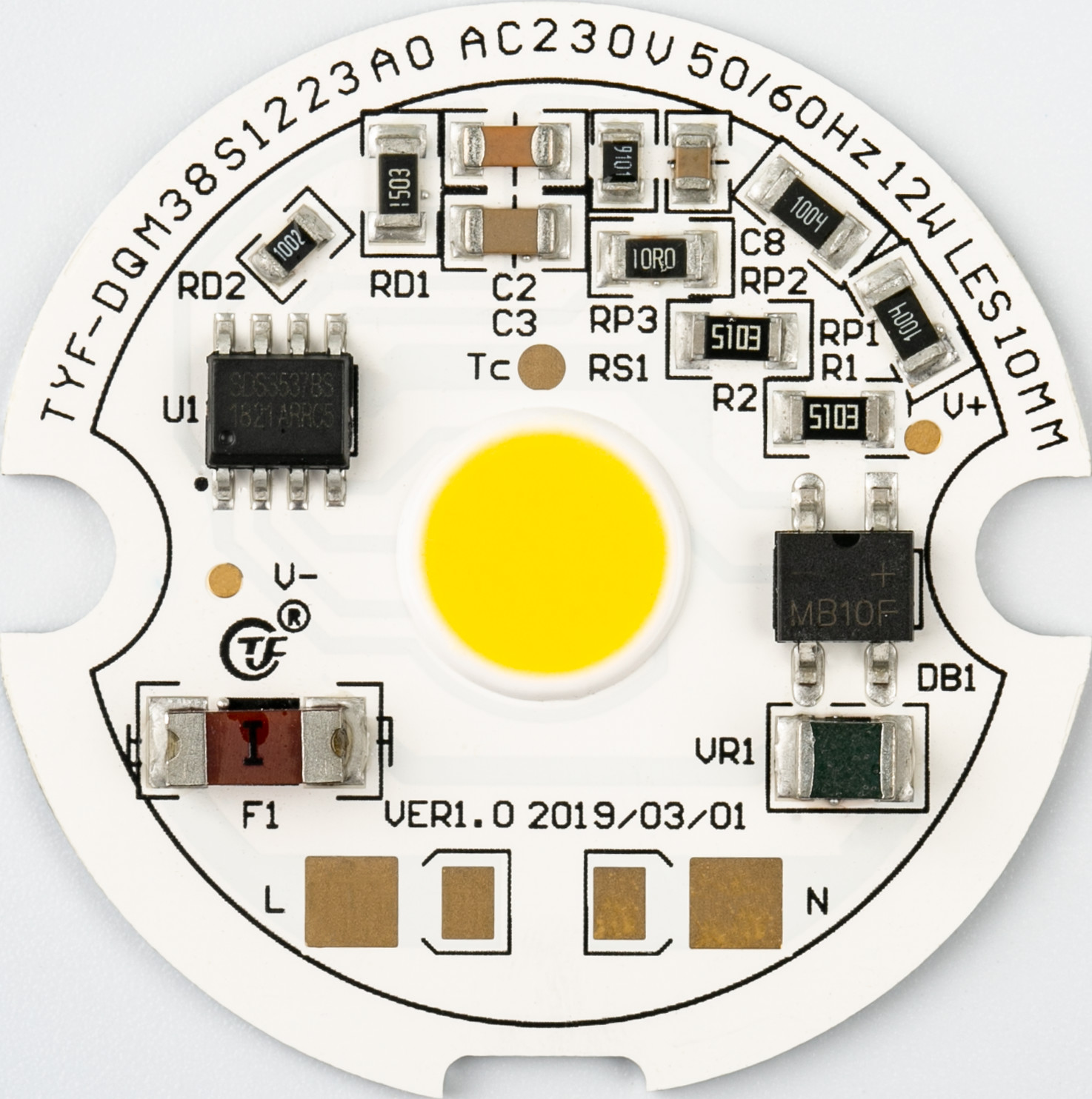

Bridgelux LED 칩 220V 20W CRI80 3000K AC COB LED 모듈 Driverless cob led for downlight

세부:

항목 이름: 다운 라이트용 AC COB 칩

제품 유형: AC 모듈

전압: 220v

원산지: 중국 심천

모델: TYF DQ37

MOQ: 1 세트



1. 제품의 특징

  • AC 라인 전압에 직접 연결
  • 높은 전력 효율 및 계수
  • 긴 수명
  • 단순 BOM
  • Rosh 준수
  • 라인 전압 조정
  • 쉬운 조립
  • 무연 제품



2. 신청:

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 0



3. 전기적 및 광학적 특성(Ta=25) 표 2-1



안건 상징 단위 전형적인
입력 전압 V 230
입력 전류 만약 엄마 42.35
동작 주파수 에프 Hz 50/60
입력 전원 9.431
역률 PF % 0.969
총 고조파 왜곡 THD % 21.6%
조광 유형 RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ 스마트 □ 기타
서지 용량 케이 V 0.5
전기 강도(AC) 케이 V -
작동/케이스 온도 Ta/Tc 25/85
LED 매개변수 옥수수 속
광속 Φv 1068.3
발광 효율 ηv Lm/w 113.3
색온도 CCT 케이 4068
연색 지수 라/CRI % 82.3/75.4
배광 - - -
시야각 2θ 1/2 -





4. 광학적 특성

4.1 색도 빈



TYF는 색도 빈 구조에 대한 ANSI C78.377A 표준을 준수합니다.2700K ~ 6500K의 CCT 범위에 대한 각 ANSI 사각형에 대해 TYF는 5개의 Bin과 3개의 Bin을 제공합니다.



표 4-1 5단계 Bin

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 1



CCT 단계 Cx 싸이 세타
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



표 4-2 3단계 Bin

CCT 단계 Cx 싸이 세타
2700K 0.4578 0.4101 0.00810 0.00420 53.70
3000K 0.4338 0.403 0.00834 0.00408 53.22
3500K 0.4073 0.3917 0.00927 0.00414 54.00
4000K 0.3818 0.3797 0.00939 0.00402 53.72
5000K 0.3447 0.3553 0.00822 0.00354 59.62
5700K 0.3287 0.3417 0.00746 0.00320 59.09
6000K 0.3123 0.3282 0.00669 0.00285 58.57





4.2 일반적인 전기 및 광학 곡선



그림 4-2-1 상대 전력 대 전압, T =25℃

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 2

그림 4-2-2 상대 광속 대 전압, T =25℃

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 3



그림 4-2-3 방사 패턴, T =25℃

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 4



5.주요 사양/특징:



1. AC 라인 전압으로 직접 구동: 120/230V, AC/DC 드라이버 없음

2. OTR, OVP, OCP, 서지 용량, 1000V 포함

3. 높은 PF, CE/UL 인증

4. 우수한 색상 일관성, 높은 CRI

5. 주변 온도: -20-50℃, 케이스 온도: <70℃

6. 소형, 가동 가능한 디자인, PCB 크기, CCT, 힘, 클라이언트의 욕망에 따라 주문을 받아서 만들어질 수 있습니다.

7. 수명> 30,000시간



6. 포장



TYF 옵토.플라스틱 트레이에 포장된 LED 모듈 제품은 크기에 따라 다음과 같이 플라스틱 트레이에 XX개의 PC가 들어 있습니다.거품 가방에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 거품 가방을 선택합니다. 다음과 같은.



1) 트레이당 xx개의 PCS LED 모듈 4) 상자 정보 및 포장

2) 트레이 스택 및 테이핑, XX LED 모듈

트레이 및 추가 더미 트레이 1개

상자.트레이 위에 실리카겔(각 1개)을 추가합니다.

3) 씰링 패킹

Downlight를 위한 3000K AC CRI80 옥수수 속 LED 단위 Driverless Bridgelux 220V 20W 5
