| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | CL2517 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7 일 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 1,000,000 PC/일 |
| 인증: | RoHS | 유형: | 속 LED |
|---|---|---|---|
| 색깔 방출: | 온난한 백색/자연적인 백색/순수한 백색/차가운 백색/찬 백색 | 보증: | 오년 |
| 응용 프로그램: | 라이트 LED가 성장 | 제품 이름: | 10W 30W 50W 100W 지도된 가득 차있는 스펙트럼 고성능 RGB 옥수수 속은 가벼운 칩을 성장합니다 |
| 강조하다: | 고성능 옥수수 속,옥수수 속은 칩을 지도했습니다 |
||

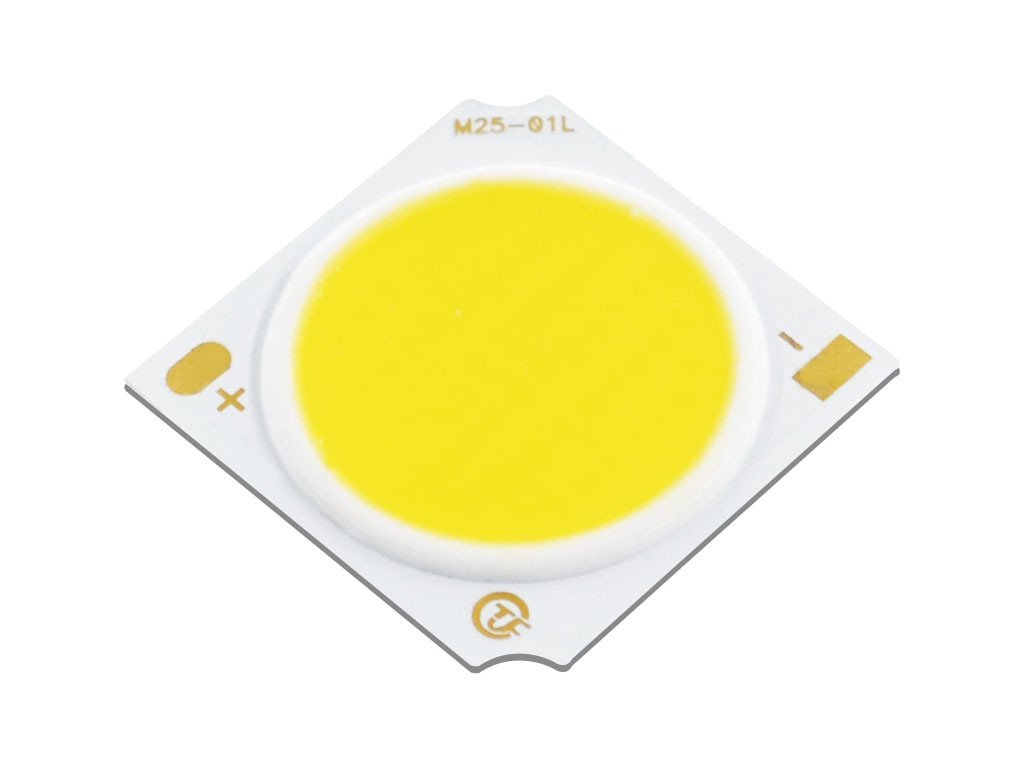

생생한 시리즈 특별한 근원 3-200W LED의 특별한 시리즈를 위한 궤도 반점 빛 점화
• 6000K, 70CRI (PB)를 위해 전형 >130 lm/W의 효험
• 6000K, 70CRI (P6)를 위해 전형 140 lm/W의 효험
• 구리 기초, 열 전도도는 122-176With (m입니다·K) • 80kg 압력에 대하여 직경 방출
• 최소한 70의 80의 CRI 선택권
• binning 에너지 STAR®/ANSI 고분고분한 색깔
3 그리고 5 SDCM 기준을 가진 구조
• 의 할로겐 보다는 백열 에너지 효과
그리고 형광등
• 정면에 제품 시리즈 그리고 회사 로고 • 고분고분한 RoHS
2개의 이점
• 옥외 신청을 위한 높은 안정성
• 현저하게 감소된 내열성
증가된 작용 온도
• 제복, 일관된 공정한 판단 • 경영비를 낮추십시오 • 에 일광과 동작 탐지기에 사용하기 편한
증가한 에너지 절약을 가능하게 하십시오
• 감소된 유지비 • 환경에의 처리 문제점 없음 친절한
TYF 특별한 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:
|
부품 번호 |
전형적인 힘 (w) | 명목상 CCT (k) |
CRI |
최소한은 유출 (lm) 맥박이 뛰었습니다 | 전형적인 맥박이 뛴 유출 (lm) | 전형적인 전압 (v) | 명목상 현재 (mA) | 전형적인 효험 (lm/W) |
| CL54351818P430E*7 | 82.9 | 3000 K | 70 | 12027 | 12932 | 51.2 | 1620년 | 156 |
| CL54351818P435E*7 | 82.9 | 3500 K | 70 | 12181 | 13098 | 51.2 | 1620년 | 158 |
| CL54351818P440E*7 | 82.9 | 4000 K | 70 | 12258 | 13181 | 51.2 | 1620년 | 159 |
| CL54351818P450E*7 | 82.9 | 5000 K | 70 | 12413 | 13347 | 51.2 | 1620년 | 161 |
| CL54351818P457E*7 | 82.9 | 5700 K | 70 | 12490 | 13430 | 51.2 | 1620년 | 162 |
| CL54351818P465E*7 | 82.9 | 6500 K | 70 | 12413 | 13347 | 51.2 | 1620년 | 161 |
| CL54351818P422E*8 | 82.9 | 2200 K | 80 | 10100 | 10860 | 51.2 | 1620년 | 131 |
| CL54351818P427E*8 | 82.9 | 2700 K | 80 | 10948 | 11772 | 51.2 | 1620년 | 142 |
| CL54351818P430E*8 | 82.9 | 3000 K | 80 | 11256 | 12103 | 51.2 | 1620년 | 146 |
| CL54351818P435E*8 | 82.9 | 3500 K | 80 | 11410 | 12269 | 51.2 | 1620년 | 148 |
| CL54351818P440E*8 | 82.9 | 4000 K | 80 | 11487 | 12352 | 51.2 | 1620년 | 149 |
| CL54351818P450E*8 | 82.9 | 5000 K | 80 | 11642 | 12518 | 51.2 | 1620년 | 151 |
| CL54351818P457E*8 | 82.9 | 5700 K | 80 | 11796 | 12684 | 51.2 | 1620년 | 153 |
| CL54351818P465E*8 | 82.9 | 6500 K | 80 | 11642 | 12518 | 51.2 | 1620년 | 151 |
| CL54351818P422E*9 | 82.9 | 2200 K | 90 | 8943 | 9616 | 51.2 | 1620년 | 116 |
| CL54351818P427E*9 | 82.9 | 2700 K | 90 | 9791 | 10528 | 51.2 | 1620년 | 127 |
| CL54351818P430E*9 | 82.9 | 3000 K | 90 | 10023 | 10777 | 51.2 | 1620년 | 130 |
| CL54351818P435E*9 | 82.9 | 3500 K | 90 | 10177 | 10943 | 51.2 | 1620년 | 132 |
| CL54351818P440E*9 | 82.9 | 4000 K | 90 | 10254 | 11026 | 51.2 | 1620년 | 133 |
| CL54351818P450E*9 | 82.9 | 5000 K | 90 | 10408 | 11192 | 51.2 | 1620년 | 135 |
| CL54351818P457E*9 | 82.9 | 5700 K | 90 | 10485 | 11275 | 51.2 | 1620년 | 136 |
5.1 색깔 Binning 정보
숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표
CIE1931-x
도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의
|
명목상 CCT |
중심점 | 중요한 축선 (a의 b) |
타원
교체 천사, θ |
|||
| x | Y | 2 단계 | 3 단계 | 5 단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 도표 39: 최대 등급
도표 12를 위한 주:
주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점
추천된 납땜 상태
설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다
350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다
수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다
주위 온도에 돌려보내십시오. 주의: 온도 조종
제품 패킹과 레테르를 붙이기
