10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다

기본 정보

원래 장소:	심천
브랜드 이름:	TYF
인증:	CE,RoHs
모델 번호:	M15-02L

최소 주문 수량:	협상
가격:	협상 가능
배달 시간:	5-7 일
지불 조건:	D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	1,000,000 PC/일

최고의 가격 지금 연락

상세 정보

힘:	10W 15W	칩 물자:	브리지 룩스
유형:	속 LED	응용 프로그램:	옥수수 속 LED는 램프를 성장합니다
제품 이름:	속 LED	수명:	50000 시간
강조하다:	옥수수 속은 칩을 지도했습니다 , LED 빛 칩

제품 설명

10w 15w 스포츠 빛 동위 빛 LM80는 지도된 옥수수 속을 통과했습니다

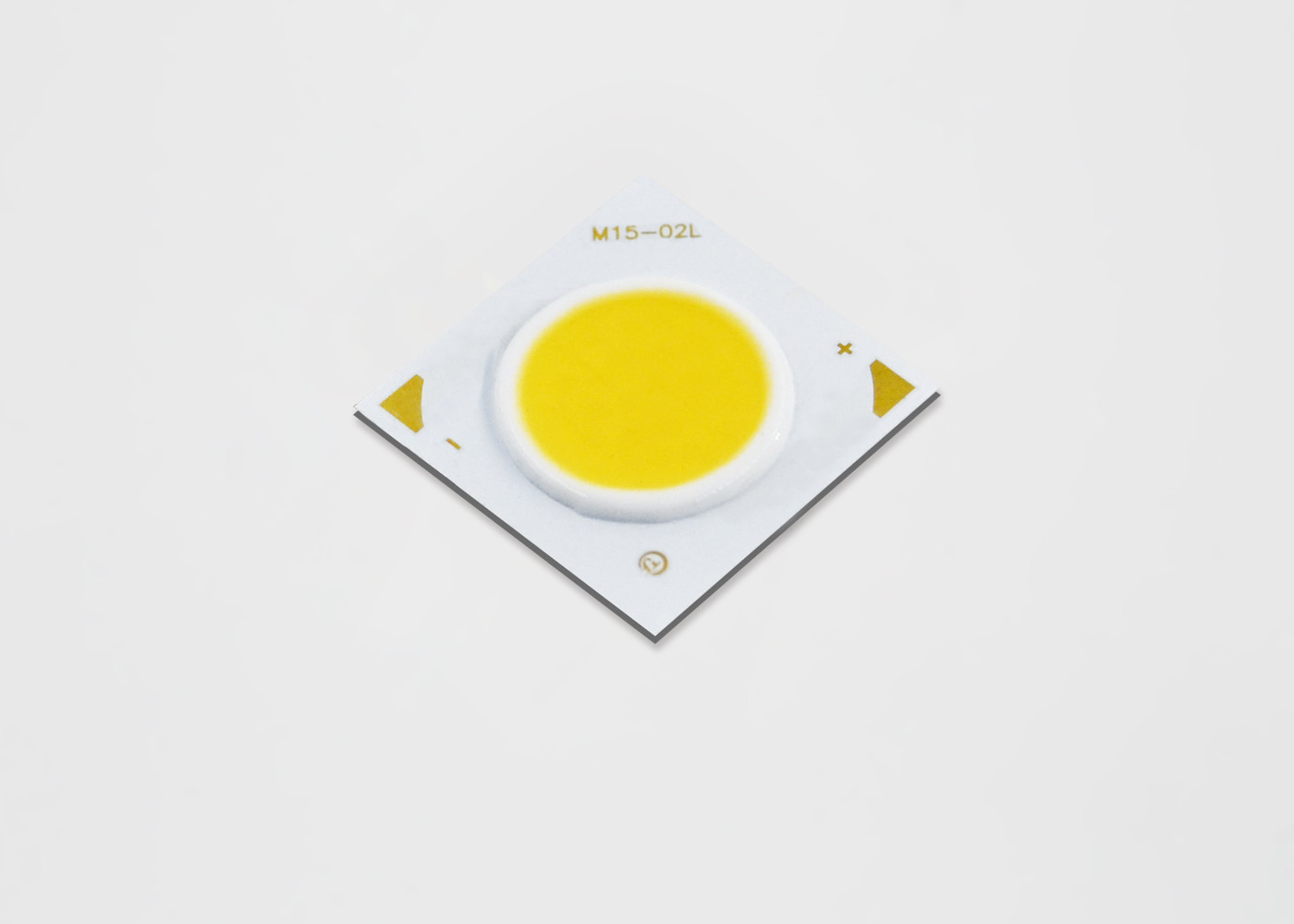

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 0

• 3000K, 80CRI를 위해 전형 128 lm/W의 효험

• 조밀한 높은 유출 조밀도 광원

• 제복, 고품질 조명

• 최소한 70, 80, 및 90의 CRI 선택권

• StreaCLined 열 경로

• 2, 3 그리고 5 SDCM 기준을 가진 에너지 STAR®/ANSI 고분고분한 색깔 binning 구조

• 백열, 할로겐과 형광등 보다는 에너지 효과

• 고전압 낮은 전압 DC 가동

• 정면에 제품 시리즈 그리고 회사 로고

• 고분고분한 RoHS

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 1

TYF ML 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 2

					사소.	Typ.	최대.	LM/W
모수	상징	조건		CRI					단위
	VF	IF=320mA	/Tc =25 ℃	/	18	19.2	20.4	/	V
전압
빛난 유출	Φv	CCT: 5000-6500K		RA: 80	660	690	-	>110	Lm (LM/W)
				RA: 70	-	-	-	-
		CCT: 4000-4500K		RA: 80	660	690	-	>110
				RA: 70	-	-	-	-
		CCT: 2800-3200K		RA: 80	630	660	-	>105
				RA: 70	-	-	-	-

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 4

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 6

색깔 Binning 정보

숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 8

CIE1931-x

도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의

명목상 CCT	중심점		중요한 축선 (a의 b)			타원 교체 천사, θ
명목상 CCT	x	Y	2 단계	3 단계	5 단계	타원 교체 천사, θ
2200K	0.5018	0.4153	(0.0048, 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0.4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 9

도표 39: 최대 등급

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 10

도표 39를 위한 주:

더 높은 현재 그러나 루멘 정비에 배열 몰아 감소되 일지모른습니다.
감세하는 적당한 현재는 최대의 밑에 접합 온도를 유지하기 위하여 관찰되어야 합니다
진술한 첨단 앞으로 현재와 동등했던 최고봉 드라이브 현재를 가진 맥박이 뛴 가동은 맥박 정각이 주기 당 ≤1ms이고 의무 주기가 ≤10%인 경우에 수락가능합니다 맥박이 뛰었습니다
발광 다이오드는 반전 전압에서 몰기 위하여 디자인되지 않으며 이 조건 하에서 빛을 일으키지 않을 것입니다. 참고를서만 제공되는 최대 등급.

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 11

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 12

주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점

추천된 납땜 상태

설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다

350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다

수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다

주위 온도에 돌려보내십시오. 주의: 온도 조종

10w 15w 스포츠 빛 동위 빛 고성능은 M15-02L에게 통과된 칩 LM80를 지도했습니다 14

제품 패킹과 레테르를 붙이기
