| 힘: | 50W, 30w | 칩 물자: | 브리지 룩스 |
|---|---|---|---|
| 유형: | 속 LED | 응용 프로그램: | 옥수수 속 LED는 램프를 성장합니다 |
| 제품 이름: | 속 LED | 수명: | 50000 시간 |
| 강조하다: | 높은 전원 led 칩,LED 빛 칩 |
||

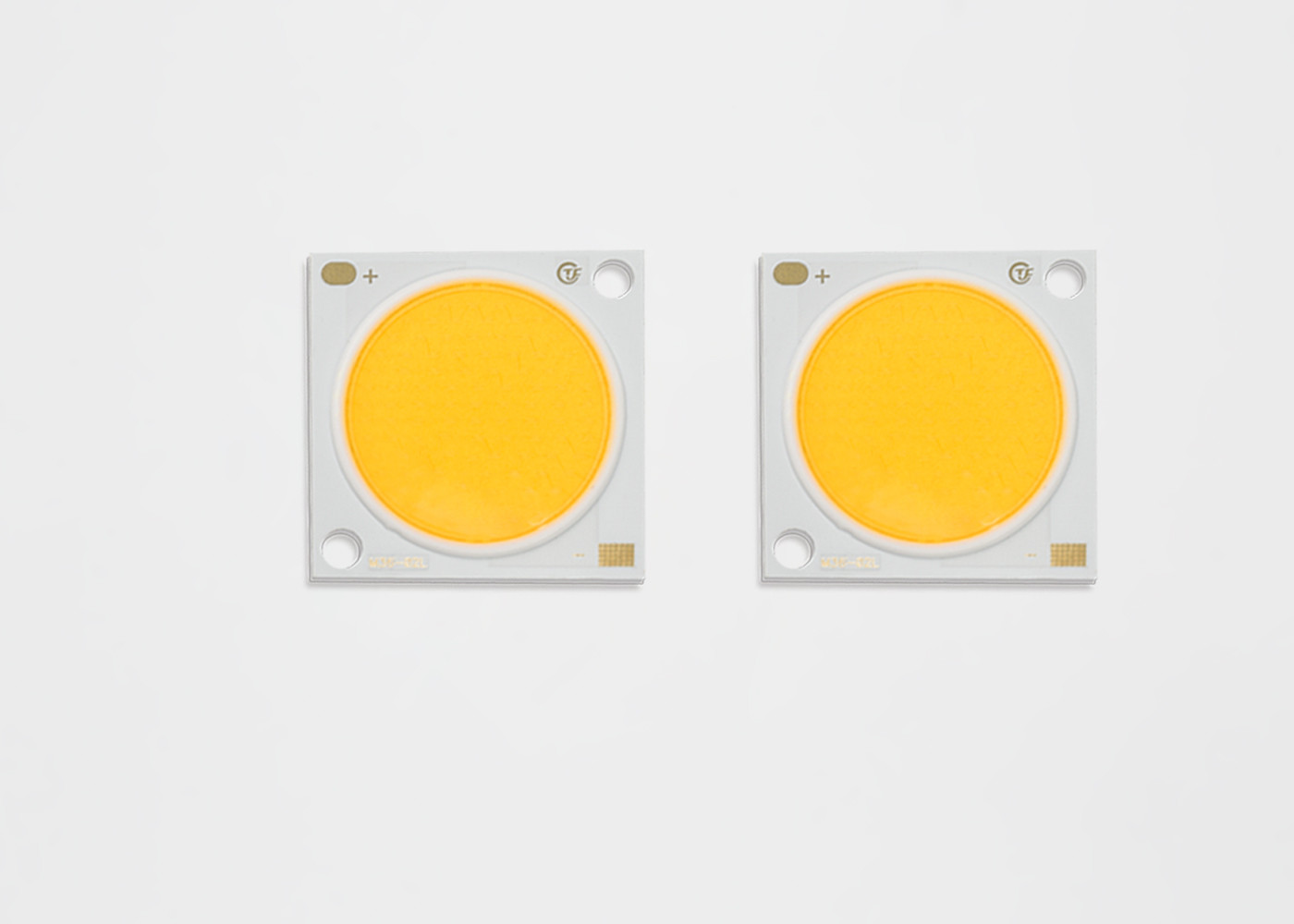

30w 50w residencial 고성능 leds alumnium 기초 실내 LED는 잘게 썹니다
• 3000K, 80CRI를 위해 전형 128 lm/W의 효험
• 조밀한 높은 유출 조밀도 광원
• 제복, 고품질 조명
• 최소한 70, 80, 및 90의 CRI 선택권
• StreaCLined 열 경로
• binning 에너지 STAR®/ANSI 고분고분한 색깔
2, 3 그리고 5 SDCM 기준을 가진 구조
• 의 할로겐 보다는 백열 에너지 효과
그리고 형광등
• 고전압 낮은 전압 DC 가동
• 정면에 제품 시리즈 그리고 회사 로고
• 고분고분한 RoHS
TYF ML 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:
|
부품 번호 |
전형적인 힘 (w) | 명목상 CCT (k) |
CRI |
최소한은 유출 (lm) 맥박이 뛰었습니다 | 전형적인 맥박이 뛴 유출 (lm) | 전형적인 전압 (v) | 명목상 현재 (mA) | 전형적인 효험 (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000 K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 K | 90 | 3728 | 4008 | 34 | 900 | 131 |
|
부품 번호 |
전형적인 힘 (w) | 명목상 CCT (k) |
CRI |
최소한은 유출 (lm) 맥박이 뛰었습니다 | 전형적인 맥박이 뛴 유출 (lm) | 전형적인 전압 (v) | 명목상 현재 (mA) | 전형적인 효험 (lm/W) |
| CL36241216P430E*7 | 49.0 | 3000 K | 70 | 7291 | 7840 | 34 | 1440년 | 160 |
| CL36241216P435E*7 | 49.0 | 3500 K | 70 | 7428 | 7987 | 34 | 1440년 | 163 |
| CL36241216P440E*7 | 49.0 | 4000 K | 70 | 7519 | 8085 | 34 | 1440년 | 165 |
| CL36241216P450E*7 | 49.0 | 5000 K | 70 | 7610 | 8183 | 34 | 1440년 | 167 |
| CL36241216P457E*7 | 49.0 | 5700 K | 70 | 7701 | 8281 | 34 | 1440년 | 169 |
| CL36241216P465E*7 | 49.0 | 6500 K | 70 | 7610 | 8183 | 34 | 1440년 | 167 |
| CL36241216P422E*8 | 49.0 | 2200 K | 80 | 6061 | 6517 | 34 | 1440년 | 133 |
| CL36241216P427E*8 | 49.0 | 2700 K | 80 | 6517 | 7007 | 34 | 1440년 | 143 |
| CL36241216P430E*8 | 49.0 | 3000 K | 80 | 6836 | 7350 | 34 | 1440년 | 150 |
| CL36241216P435E*8 | 49.0 | 3500 K | 80 | 6927 | 7448 | 34 | 1440년 | 152 |
| CL36241216P440E*8 | 49.0 | 4000 K | 80 | 7018 | 7546 | 34 | 1440년 | 154 |
| CL36241216P450E*8 | 49.0 | 5000 K | 80 | 7154 | 7693 | 34 | 1440년 | 157 |
| CL36241216P457E*8 | 49.0 | 5700 K | 80 | 7199 | 7742 | 34 | 1440년 | 158 |
| CL36241216P465E*8 | 49.0 | 6500 K | 80 | 7154 | 7693 | 34 | 1440년 | 157 |
| CL36241216P422E*9 | 49.0 | 2200 K | 90 | 5195 | 5586 | 34 | 1440년 | 114 |
| CL36241216P427E*9 | 49.0 | 2700 K | 90 | 5560 | 5978 | 34 | 1440년 | 122 |
| CL36241216P430E*9 | 49.0 | 3000 K | 90 | 5833 | 6272 | 34 | 1440년 | 128 |
| CL36241216P435E*9 | 49.0 | 3500 K | 90 | 6015 | 6468 | 34 | 1440년 | 132 |
| CL36241216P440E*9 | 49.0 | 4000 K | 90 | 6061 | 6517 | 34 | 1440년 | 133 |
| CL36241216P450E*9 | 49.0 | 5000 K | 90 | 6106 | 6566 | 34 | 1440년 | 134 |
| CL36241216P457E*9 | 49.0 | 5700 K | 90 | 6151 | 6615 | 34 | 1440년 | 135 |
5.1 색깔 Binning 정보
숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표
CIE1931-x
도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의
|
명목상 CCT |
중심점 | 중요한 축선 (a의 b) |
타원
교체 천사, θ |
|||
| x | Y | 2 단계 | 3 단계 | 5 단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 도표 39: 최대 등급
도표 39를 위한 주:
주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점
추천된 납땜 상태
설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다
350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다
수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다
주위 온도에 돌려보내십시오. 주의: 온도 조종
제품 패킹과 레테르를 붙이기
