| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE CB ROHS |
| 모델 번호: | D5284 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | kraft 종이상자 |
| 배달 시간: | 20 평일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 10000 조각 |
| 모델: | TYF D5284 | 부품 번호: | D5284C2023E0DA30582 |
|---|---|---|---|
| 희미한: | 52*84mm | 전압: | 220/230V |
| 와트: | 50W | CCT: | 6000k |
| PF: | > 0.9 | THD: | 35% |
| 흐리게 하기: | 없음 | ||
| 강조하다: | driverless 지도된 단위,하이 파워 모듈 LED가 |
||

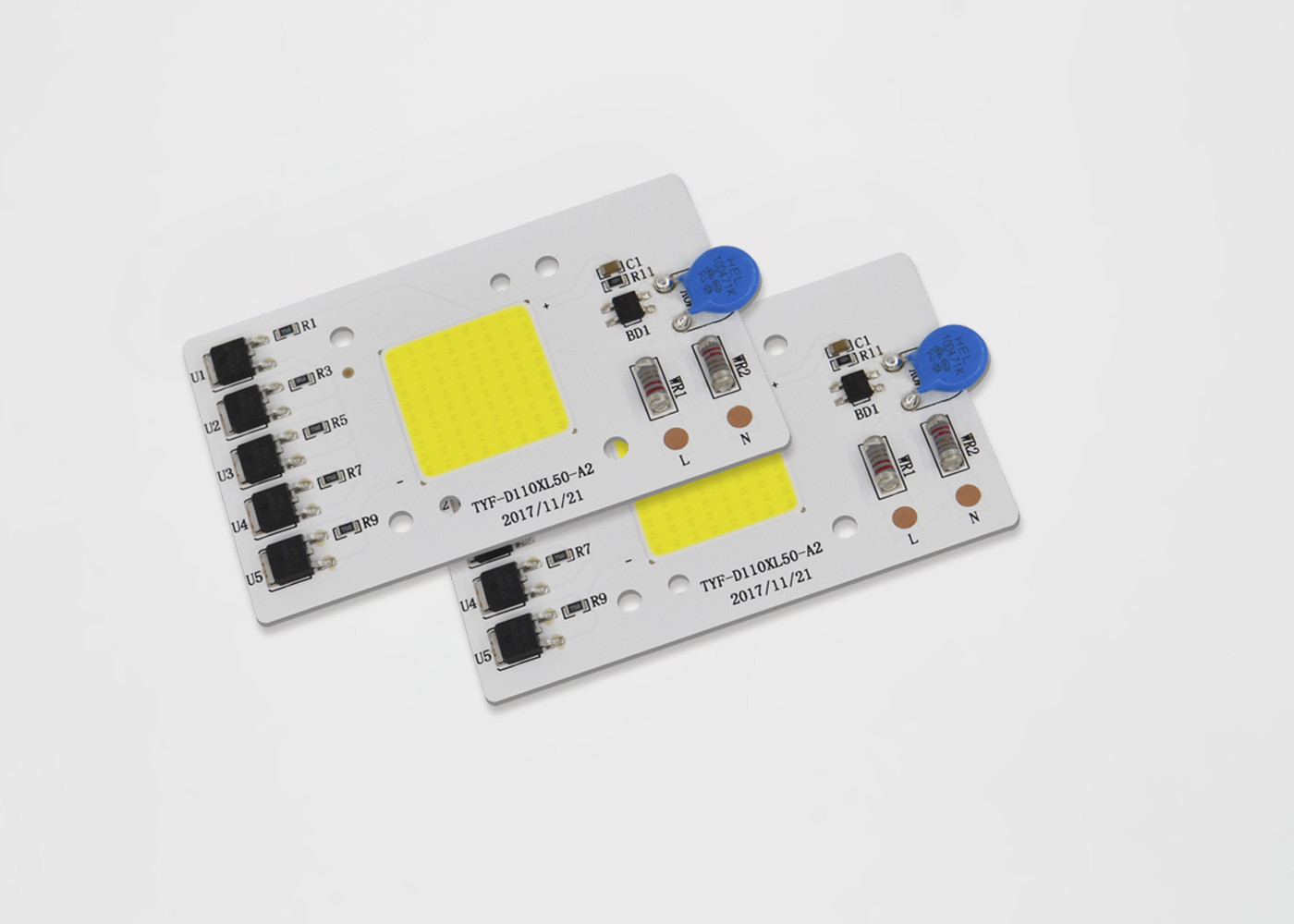

고품질 통합 AC110V/220V driverless 통합 AC 옥수수 속 LED 30With50W AC 옥수수 속 LED 6000K
1. 세부사항:
품목 이름: 지도된 옥외 램프를 위한 AC 옥수수 속 단위
제품 유형: AC 단위
전압: 110V/220v
원래 장소: 심천, 중국
모형: TYF D5284
MOQ: 100개 조각
1.1 제품 성능
2. 신청:
3. 전기 & 광학적인 특성 (Ta=25℃) 도표 2-1
| 품목 | 상징 | 단위 | 전형적인 가치 |
| 입력 전압 | Vin | V | 230 |
| 입력 현재 | 만약에 | mA | 236.2 |
| 동작 주파수 | F | Hz | 50/60 |
| 입력 파워 | P | W | 49.49 |
| 동력 인자 | PF | % | 0.911 |
| 총 고조파 왜곡 | THD | % | 45.7% |
| 유형을 흐리게 하기 | RNA □ 트라이액 □ PWM □ 0-10V □ DALI □ DMX □ 똑똑한 □ 다른 사람 | ||
| 큰 파도 수용량 | 대 | KV | 1 |
| 전기 힘 (AC) | VE | KV | 1.5 |
| 운영하고는/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 모수 | 옥수수 속 | ||
| 빛난 유출 | Φv | Lm | 4680.9 |
| 빛난 효율성 | ηv | Lm/w | 94.57 |
| 색온도 | CCT | K | 6381 |
| 색깔 연출 색인 | Ra/CRI | % | 70.2/59.0 |
| 가벼운 배급 | - | - | |
| 시야각 | 2θ 1/2 | Deg. | - |
3.1 절대 최대 등급 (Ta=25℃) 도표 2-4
| 품목 | 상징 | 단위 | 가치 |
| 전력 흩어지기 | Pd | W | 52.5 |
| AC 현재 (RMS) | 만약에 | mA | 248.5 |
| AC 전압 (RMS) | Vin | V | 220~240 |
| LED 접합 온도 | Tj LED | ℃ | 120 |
| IC 접합 온도 | Tj IC | ℃ | 150 |
| IC 온도 IC의 정상 | Tp | ℃ | 100 |
| LED 내열성 (접속점/납땜 점) | Rthj-s | ℃/W | 20 |
| IC 내열성 (접속점/납땜 점) | Rthj-s | ℃/W | 40 |
| 작용 온도 | 에 | ℃ | -20~+85 |
| 저장 온도 | TS | ℃ | -40~+100 |
| ESD 감도 (HBM) | Vesd | KV | ±2 |
| 납땜 온도 (썰물) | Tsld | ℃ | - |
| 납땜 온도 (손) | Tsld | ℃ | 350 3S |
4. 광학적 성질
4.1 색도 궤
TYF는 그것의 색도 궤 구조를 위한 ANSI C78.377A 기준에 따릅니다. 2700K에 6500K의 CCT 범위를 위한 각 ANSI 사변형을 위해, TYF는 5개의 궤 및 3개의 궤를 제공합니다.
숫자 4-1-1 색도 궤
도표 4-1-2 5개 단계 궤
| CCT | 단계 | Cx | Cy | a | b | 시타 |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
도표 4--1-3의 3step 궤
| CCT | 단계 | Cx | Cy | a | b | 시타 |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 전형적인 전기 & 광학적인 곡선
숫자 4-2-1 관계되는 힘 대 전압, T =25℃
숫자 4-2-2 관계되는 빛난 유출 대 전압, T =25℃
숫자 4-2-3 빛난 본, T =25℃
5. 중요한 명세/특징:
1. AC 선 전압에 직접 모십시오: 120/230V의 AC/DC 운전사 없음
2. OTR로, OVP, OCP의 큰 파도 수용량, 1000V
3. 높은 PF의 CE/UL 증명서
4. 좋은 색깔 견실함, 높은 CRI
5. 주위 온도: -20-50℃의 케이스 온도: <70>
6. 소형, 가동 가능한 디자인, PCB 크기, CCT의 힘은 클라이언트의 욕망에 따라, 주문을 받아서 만들어질 수 있습니다.
7. 생활 time> 30,000 시간
6. 포장
Opto TYF. 뒤에 오는 것에서 보이는 것처럼, 다른 크기에 따라, 플라스틱 쟁반에서 XX PC 각 플라스틱 쟁반, 포장되는 LED 단위 제품. 외부 압력을 방지하기 위하여 거품 부대에서, 포장된, 판지의 모양으로 XX 제품 각 팩에 있는 제품 크기에 따라 플라스틱 상자 없는 제품은 다른 거품 부대를, 포장한 제품 저장되고 뒤에 오는 것에서 보이는 것처럼 밀봉될 것입니다, 선택합니다.
1) xx 쟁반 4) 상자 정보 & 패킹 당 PCS LED 단위
2)쟁반 더미와 taping, XX LED 단위
위로 쟁반 그리고 추가 1개의 거짓 쟁반 각각의
상자. 쟁반의 위에 실리카 젤 (1 씩)를 추가하십시오
3) 바다표범 어업 패킹
