| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE Rohs |
| 모델 번호: | D22A505032H0 |
| 최소 주문 수량: | 100 |
| 가격: | 9.7 USD/PIECE |
| 포장 세부 사항: | 물집 상자 |
| 배달 시간: | 10 일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 100,000PCS/월 |
| LED: | EMC3030 | 칩 브랜드: | 브리지루스 |
|---|---|---|---|
| PCB 크기: | 561*22*1.5 | 와트: | 50W |
| 입력 전압: | 120/230V | 색온도: | 4000K |
| CRI: | 90 | 발광 효율: | 160lm/w |
| 신청: | 원예학 빛 | 자격증: | CE |
| 강조하다: | Pcb 모듈 Bridgelux 칩 내부 스트립,Smd Bridgelux 칩 내부 스트립,50w Bridgelux 칩 내부 스트립 |
||
잘 알려진 우수한 견고성, 높은 신뢰성, 긴 수명, 낮은 열 저항을 갖춘 고성능 LED 모듈 제품군 LED입니다.고효율 및 긴 수명 요건을 요구하는 애플리케이션을 완벽하게 해결합니다.작물 수확량을 개선하는 데 필요한 빛의 정확한 파장을 전달하도록 설계된 LED.
LED 모듈 계열은 원예 응용 분야를 위한 시스템 설계를 쉽게 할 수 있도록 특별히 제작되었습니다.LED 모듈 시리즈는 광합성 광자 플럭스(PPF)를 기반으로 비닝되고 테스트된 현재 사용 가능한 유일한 LED를 제공합니다.
특징:
• 50% IV에서 LED 모듈 시야각: 120°
• 자유로운 설계를 위한 LED 패키지 옵션 5.0mm x 5.4mm.
• 색상: 660nm(짙은 빨간색), 450nm(로열 블루), 흰색(3000K-7000K).
• RoHS 준수, 무연 및 Reach.
• LM80
신청:
•원예

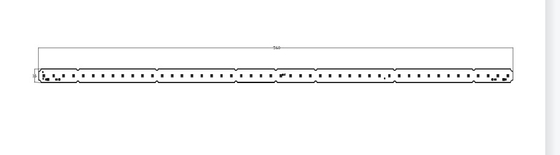

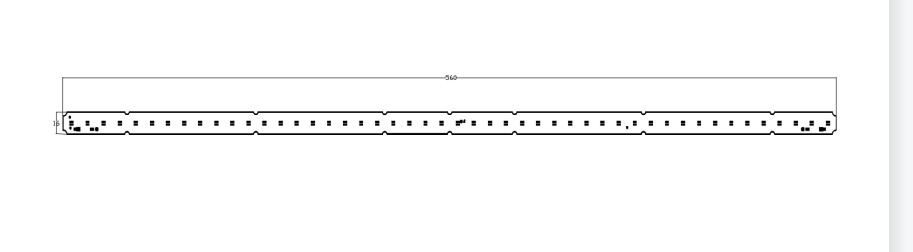

1. 기계적 치수
| 안건 | 단위 | 치수 | 용인 | 주목 |
| 모듈 길이 | mm | 561 | ±0.3 | |
| 모듈 폭 | mm | 22 | ±0.3 | |
| 모듈 높이 | mm | 1.5 | ± 0.1 | |
| 나사 구멍 | mm | 3.1 | ± 0.1 | |
| 모듈 무게 | g | |||
표 1. 절대 최대 정격
| 안건 | 단위 | 전형적인 |
| 정격 수명 | 시간 | >50000H |
| 침투 보호(IP) | - | - |
| 주변/작동 온도(ta) | ℃ | -20℃~50℃ |
| 보관 온도 | ℃ | -30℃~80℃ |
| DC 순방향 전류/작동 온도 | 엄마 | 1750년 |
| 절연을 위한 작동 전압 | V | 28-34 |
| 힘 제한 | 여 | 120 |
| 순방향 전압의 일반적인 온도 계수 | mV/°C | -22 |
|
일반 열 저항 - 접합부 솔더 패드에 대한 최소 일반 MAXIMUM |
℃/주 | 10 |
| 정전기 한계(ESD) | V | 2000 HBM |
| 접합 온도 | ℃ | 120 |
테이블에 대한 참고 사항
2.2 전기적 - 광학적 특성
표 2. 지정된 테스트 조건에서 LED 모듈 시리즈의 광학적 특성 IF=DC 1750mA, Tj=25°C.
| 안건 | 단위 | 전형적인 |
| 광속 | lm | 8500 |
| 발광 효능 | Lm /W | 170lm/W |
| 작동 전압 | V | 30 |
| 전력 소비 전력 | 여 | 50 |
| PPF | u mol/s | 280 |
| PPE | u mol/j | 2.8 |
테이블에 대한 참고 사항
2.3 제품 선택 가이드.
표 3. IF=DC 1750mA, Tj=25°C에서 LED 모듈의 제품 성능
| 부품 번호 | 파(원) | PPF(μ몰/초) | PPE(μmol/s) | 총 % | ||
| TYF-D22A505032H0 | 분 | 최대 | 분 | 최대 | 전형적인 | 전형적인 |
| 400-700nm | 29 | 31 | 135 | 145 | 2.81 | 98.17% |
| 380-800nm | 29 | 31 | 140 | 150 | 2.88 | 100% |
| 300-400nm | 0 | 0.05 | 0 | 0.02 | 0.00023 | 0.01% |
| 400-500nm | 4.5 | 6 | 21 | 23 | 0.439 | 19.06% |
| 500-600nm | 10.5 | 12 | 50 | 55 | 1.07 | 38.63% |
| 600-700nm | 11.5 | 12.5 | 65 | 68 | 1.33 | 41.43% |
| 700-800nm | 0.3 | 0.8 | 삼 | 4 | 0.0683 | 1.88% |
테이블에 대한 참고 사항
1. TYF는 LED 모듈 원예에 대해 μ mol/s에서 ±8%의 허용 오차를 유지합니다.
2. PAR은 400~700nm의 광합성 활성 방사선입니다.
3. PPF는 400~700nm의 광합성 활성 방사선입니다.
4. Far Red 일반 PPF 및 Par는 700~800nm에서 측정됨
2.4 광학적 특성
표 4. 지정된 테스트 조건 3500mA, Tc=85°C에서 LED 모듈 계열의 광학적 특성.
| 부품 번호 |
일반적인 합계 포함된 각도 |
전형적인 시야각 |
| TYF-D22A505032H0 | 150 | 120 |
표 2에 대한 참고 사항:
1. 전체 광속의 90%가 캡처되는 전체 각도.
2. 시야각은 광도가 피크 값의 ½인 램프 중심선으로부터의 각도입니다.
3.1 분광 전력 분포 특성
| 안건 | 준수 | 주목 |
|
선언
|
ROHS | 유해물질 및 물질 |
| 도달하다 | 유해물질 및 물질 | |
| CE | EMC LVD | |
| LM80 | 광자속 유지보수 Q90>36000H | |
| 62471 | 램프의 광생물학적 안전성 |
5.1.1 LED는 정전기 및 서지에 민감합니다.LED 모듈을 취급할 때 손목 밴드 또는 정전기 방지 장갑을 사용하는 것이 좋습니다.절대 최대 정격을 초과하는 전압이 LED에 가해지면 LED 장치가 손상되거나 파손될 수 있습니다.손상된 LED는 누설 전류 증가, 켜기 전압 감소 또는 낮은 전류에서 LED의 비정상적인 점등과 같은 비정상적인 특성을 보일 수 있습니다.
6.1.2 TYF LED 취급 SMD는 반도체 제품이므로 정전기 대책이 필요합니다.이 제품을 취급할 때는 손목 밴드나 정전기 방지 장갑을 착용하는 등 정전기가 발생하지 않도록 적절한 조치를 취하십시오.제품에 관련된 모든 제조설비(플랜트, 장비, 기계, 운반기계, 운반장치)는 반드시 접지하여 주십시오.이 제품의 ESD 감도는 2000V(HBM, JEITA ED-4701/304 기준)입니다.최종 제품에 LED를 조립한 후 조립된 LED가 정전기에 의해 손상(누전 현상)되지 않았는지 확인하는 것이 좋습니다.
6.1.3.전원 공급 장치 선택: 이 제품은 정전류 드라이버를 사용하여 전원을 공급하며 전원 범위의 출력 전류는 사양서의 요구 사항을 충족합니다. 정전압 소스 또는 기타 조건을 사용하는 경우 위험 평가를 수행하십시오.최종 제품의 연면 거리 및 간극 거리를 고려하십시오.
6.1.4 수지 부위는 매우 민감하므로 취급, 누르기, 만지거나 문지르지 마십시오.
5.2 주의: 온도 제어
Tc< 85℃에서 제안된 온도 및 Tc< 115℃에서 형광체 온도, 초과할 경우 고객이 신뢰성 평가를 수행해야 합니다.
5.3 주의: 화학적 노출 위험
5.3.1 본 LED Module은 물, 기름, 유기용제 등 어떠한 종류의 유체에서도 사용을 금하며, 세척이 필요한 경우 IPA 사용을 권장합니다.다른 용제를 사용하는 경우 용제가 모듈 재료와 반응할 수 있는지 여부를 사전에 확인해야 합니다.금지된 프레온 용제를 사용해서는 안 됩니다.초음파 세척기로 세척하지 마세요.
5.3.2 등기구 제조 및 조립에 일반적으로 사용되는 일부 화학 물질에 노출되면 LED SMD가 손상될 수 있습니다.추가 정보는 TYF 설치 지침을 참조하십시오.아래의 조건에서 제품을 사용하실 경우에는 반드시 신뢰성을 확인하여 주십시오.예: 습한, 서리, 염분 공기, 부식성 가스(C1, H2S, 여기서 NH3, SO2, NOX);태양 아래 노출, 야외 노출, 먼지 투성이.물, 기름, 액체 의료 및 유기 용제.
5.3.3 VOC(휘발성 유기 화합물)는 조명기구(고정구)에 사용되는 접착제, 플럭스, 경화제 또는 유기 첨가제에서 생성될 수 있습니다.투명 LED 실리콘 봉지재는 이러한 화학 물질이 침투할 수 있으며 열이나 빛에 노출되면 봉지재가 변색될 수 있습니다.이 현상은 등기구(고정물)에서 방출되는(출력) 빛의 상당한 손실을 유발할 수 있습니다.이러한 문제를 미연에 방지하기 위해서는 조명기구에 사용되는 재료의 물성을 잘 알고 신중하게 선택해야 합니다.
6.3.4 황화(또는 변색) 위험 LED는 은도금 리드 프레임을 사용하며 표면 색상은 황(S), 염소(Cl) 또는 기타 할로겐 화합물에 노출되면 검은색(또는 어두운 색상)으로 변할 수 있습니다. .리드 프레임의 황화는 광도 저하, 색도좌표의 변화, 극단적인 경우 단선의 원인이 됩니다.주의가 필요합니다.리드 프레임의 황화 가능성이 있으므로 LED 모듈을 고무, 일반 용지, 납 솔더 크림 등과 같은 산화성 물질과 함께 사용 및 보관해서는 안됩니다.
5.4 발광 표면(LES)과의 접촉
LES와의 접촉을 피하십시오.LED SMD의 LES를 만지거나 LES(노란색 형광체 수지 부분)에 스트레스를 가하지 마십시오.접촉하면 LED SMD가 손상될 수 있습니다.광학 및 반사경은 LES(노란색 형광체 수지 영역)와 접촉하여 장착하면 안 됩니다.TYF LED SMD의 플라스틱 하우징 상단 표면에 광학 장치를 실장할 수 있습니다.LED 표면이 더러우면 알코올을 사용하여 청소하십시오.2시간 이상 건조 후 사용해주세요.아세톤 또는 부식제는 허용되지 않습니다.
5.5 보관
보관조건 : 개봉전 보관온도는 5~30℃, 상대습도는 60%이하(가방 개봉 후 LED는 24시간 이내에 사용해야 합니다.)미사용 제품은 제습, 진공밀봉을 해주세요.제습 조건: 60℃ ± 5℃, 24H.밀봉된 제품의 유효 사용 기간은 3개월입니다.개봉 후 24시간이 지나도 사용하지 않을 경우 60℃ ±5℃에서 3시간 동안 제습을 하여야 합니다.
먼지가 많은 장소나 습한 장소에 모듈을 보관하지 마십시오.
모듈을 분해하지 마십시오.
본 제품은 입고 시 개봉하지 않은 상태로 5개월 이내에 사용하십시오.
5.6 눈의 안전
TYF LED SMD 사용에 대한 눈 안전 등급은 사양 IEC/TR 62471: 광원 및 등기구에 대한 청색광 위험 평가를 위한 IEC 62471 적용에 따릅니다.TYF LED는 6500K RG1로 분류합니다.
장시간 동안 육안으로 점등된 LED를 직접 들여다보지 마십시오.
6. 워크숍
7.포장 및 배송
플라스틱 트레이에 포장된 TYF Opto.LED 모듈 제품은 다음과 같이 다양한 크기, 각 플라스틱 트레이의 XX PC에 따라 다릅니다.버블 백에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 버블 백을 선택하고 포장된 제품은 그림과 같이 카톤 형태로 보관되고 밀봉됩니다. 다음과 같은.
