CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다

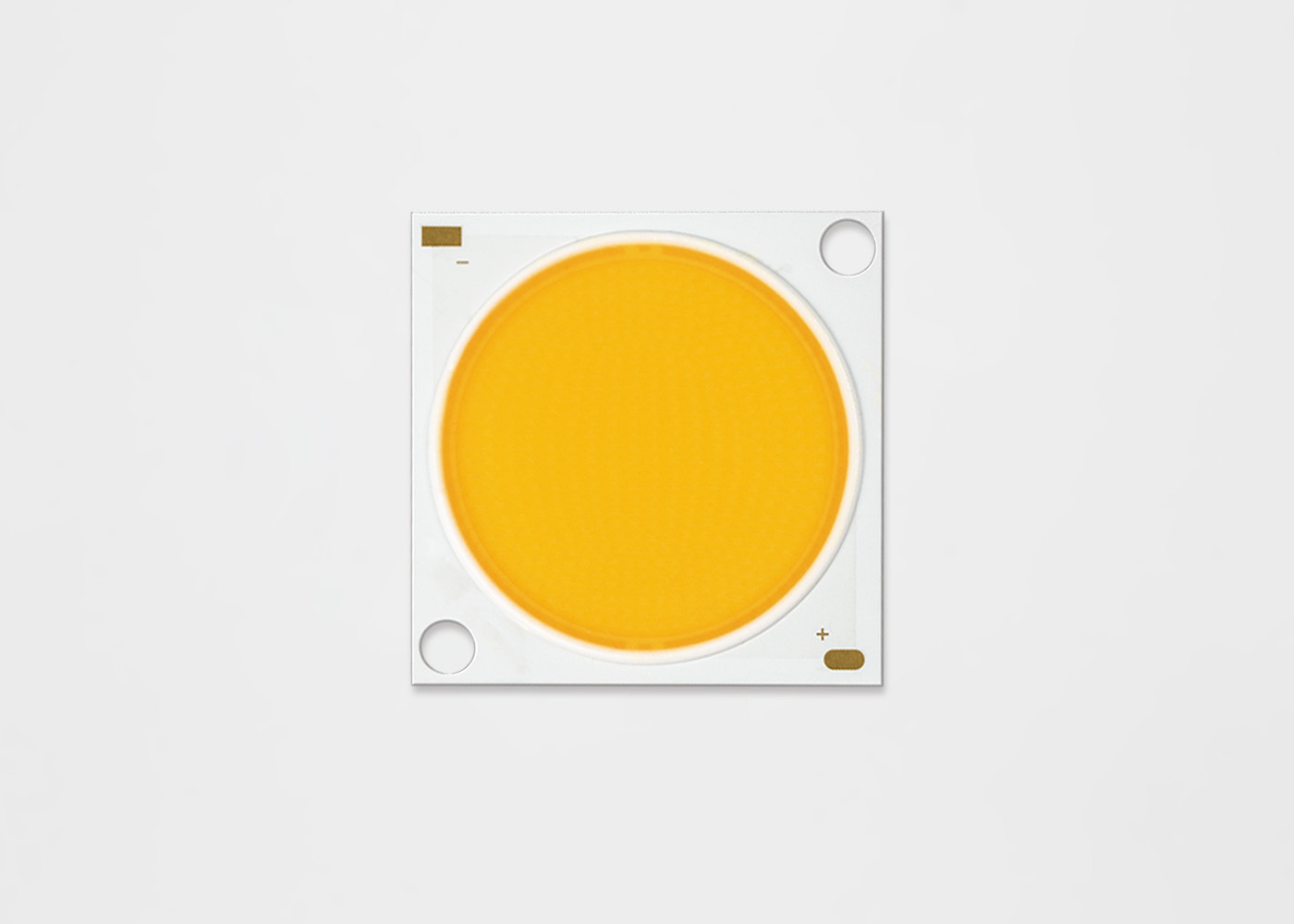

CL541818P4 Led Bridgelux Chip 80w Super High Lumen 160lm/W 32-36V 5 Years Warranty

기본 정보

원래 장소:	심천
브랜드 이름:	TYF
인증:	CE,RoHs,LM80
모델 번호:	M54-01L

최소 주문 수량:	협상
가격:	협상 가능
배달 시간:	5-7 일
지불 조건:	D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	1,000,000 PC/일

최고의 가격 지금 연락

상세 정보

힘:	80W	색깔 방출:	온난한 백색, 자연적인 백색, 차가운 백색, 분홍색 파랑
칩 물자:	InGaN, Bridgelux, Epileds	유형:	속 LED
색상 온도:	6000-6500K, 3500K, 2800-7000k의 가득 차있는 스펙트럼	색깔 연출 색인 (ra):	80,90,95
보기 각 (°):	140	전압:	32-36V
응용 프로그램:	가벼운의 아래로 빛, 가로등 추적하으십시오	제품 이름:	속 LED
보증:	오년	수명:	50000 시간
강조하다:	옥수수 속은 칩을 지도했습니다 , 높은 전원 led 칩

제품 설명

CL541818P4 bridlgeux 80w 최고 높은 루멘 160lm/w는 5 년 LED 옥수수 속 LM80를 보장 잘게 썹니다

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 0

• 3000K, 80CRI를 위해 전형 160 lm/W의 효험

• 조밀한 높은 유출 조밀도 광원

• 제복, 고품질 조명

• 최소한 70, 80, 및 90의 CRI 선택권

• StreaCLined 열 경로

• binning 에너지 STAR®/ANSI 고분고분한 색깔

2, 3 그리고 5 SDCM 기준을 가진 구조

• 의 할로겐 보다는 백열 에너지 효과

그리고 형광등

• 고전압 낮은 전압 DC 가동

• 정면에 제품 시리즈 그리고 회사 로고

• 고분고분한 RoHS

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 1

TYF ML 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 2

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 3

부품 번호	전형적인 힘 (w)	명목상 CCT (k)	CRI	최소한은 유출 (lm) 맥박이 뛰었습니다	전형적인 맥박이 뛴 유출 (lm)	전형적인 전압 (v)	명목상 현재 (mA)	전형적인 효험 (lm/W)
CL54351818P430E*7	82.9	3000 K	70	12027	12932	51.2	1620년	156
CL54351818P435E*7	82.9	3500 K	70	12181	13098	51.2	1620년	158
CL54351818P440E*7	82.9	4000 K	70	12258	13181	51.2	1620년	159
CL54351818P450E*7	82.9	5000 K	70	12413	13347	51.2	1620년	161
CL54351818P457E*7	82.9	5700 K	70	12490	13430	51.2	1620년	162
CL54351818P465E*7	82.9	6500 K	70	12413	13347	51.2	1620년	161
CL54351818P422E*8	82.9	2200 K	80	10100	10860	51.2	1620년	131
CL54351818P427E*8	82.9	2700 K	80	10948	11772	51.2	1620년	142
CL54351818P430E*8	82.9	3000 K	80	11256	12103	51.2	1620년	146
CL54351818P435E*8	82.9	3500 K	80	11410	12269	51.2	1620년	148
CL54351818P440E*8	82.9	4000 K	80	11487	12352	51.2	1620년	149
CL54351818P450E*8	82.9	5000 K	80	11642	12518	51.2	1620년	151
CL54351818P457E*8	82.9	5700 K	80	11796	12684	51.2	1620년	153
CL54351818P465E*8	82.9	6500 K	80	11642	12518	51.2	1620년	151
CL54351818P422E*9	82.9	2200 K	90	8943	9616	51.2	1620년	116
CL54351818P427E*9	82.9	2700 K	90	9791	10528	51.2	1620년	127
CL54351818P430E*9	82.9	3000 K	90	10023	10777	51.2	1620년	130
CL54351818P435E*9	82.9	3500 K	90	10177	10943	51.2	1620년	132
CL54351818P440E*9	82.9	4000 K	90	10254	11026	51.2	1620년	133
CL54351818P450E*9	82.9	5000 K	90	10408	11192	51.2	1620년	135
CL54351818P457E*9	82.9	5700 K	90	10485	11275	51.2	1620년	136

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 4

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 5

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 6

5.1 색깔 Binning 정보

숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 7

CIE1931-x

도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의

명목상 CCT	중심점		중요한 축선 (a의 b)			타원 교체 천사, θ
명목상 CCT	x	Y	2 단계	3 단계	5 단계	타원 교체 천사, θ
2200K	0.5018	0.4153	(0.0048, 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0.4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 8

6.1 도표 39: 최대 등급

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 9

도표 39를 위한 주:

더 높은 현재 그러나 루멘 정비에 배열 몰아 감소되 일지모른습니다.
감세하는 적당한 현재는 최대의 밑에 접합 온도를 유지하기 위하여 관찰되어야 합니다
진술한 첨단 앞으로 현재와 동등했던 최고봉 드라이브 현재를 가진 맥박이 뛴 가동은 맥박 정각이 주기 당 ≤1ms이고 의무 주기가 ≤10%인 경우에 수락가능합니다 맥박이 뛰었습니다
발광 다이오드는 반전 전압에서 몰기 위하여 디자인되지 않으며 이 조건 하에서 빛을 일으키지 않을 것입니다. 참고를서만 제공되는 최대 등급.

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 10

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 11

주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점

추천된 납땜 상태

설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다

350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다

수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다

주위 온도에 돌려보내십시오. 주의: 온도 조종

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 13

CL541818P4는 5 년 Bridgelux 칩 80w 최고 높은 루멘 160lm/W 32-36V를 보장 지도했습니다 14

제품 패킹과 레테르를 붙이기
