| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | HF4025 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7 일 |
| 지불 조건: | D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 1,000,000 PC/일 |
| 상표: | TYF | 품목의 유형: | 빛을 성장시키세요 |
|---|---|---|---|
| CRI (Ra>): | 80 | 색: | 분홍색 |
| 수명: | 50000 시간 | LED 칩 상표: | 브리지엑스 |
| 보증: | 3년 | 인증: | CE, RoHS, CE/RoSH/EN62471 |
| 강조하다: | 지도된 힘 칩,지도한 칩을 방수 처리하십시오 |
||

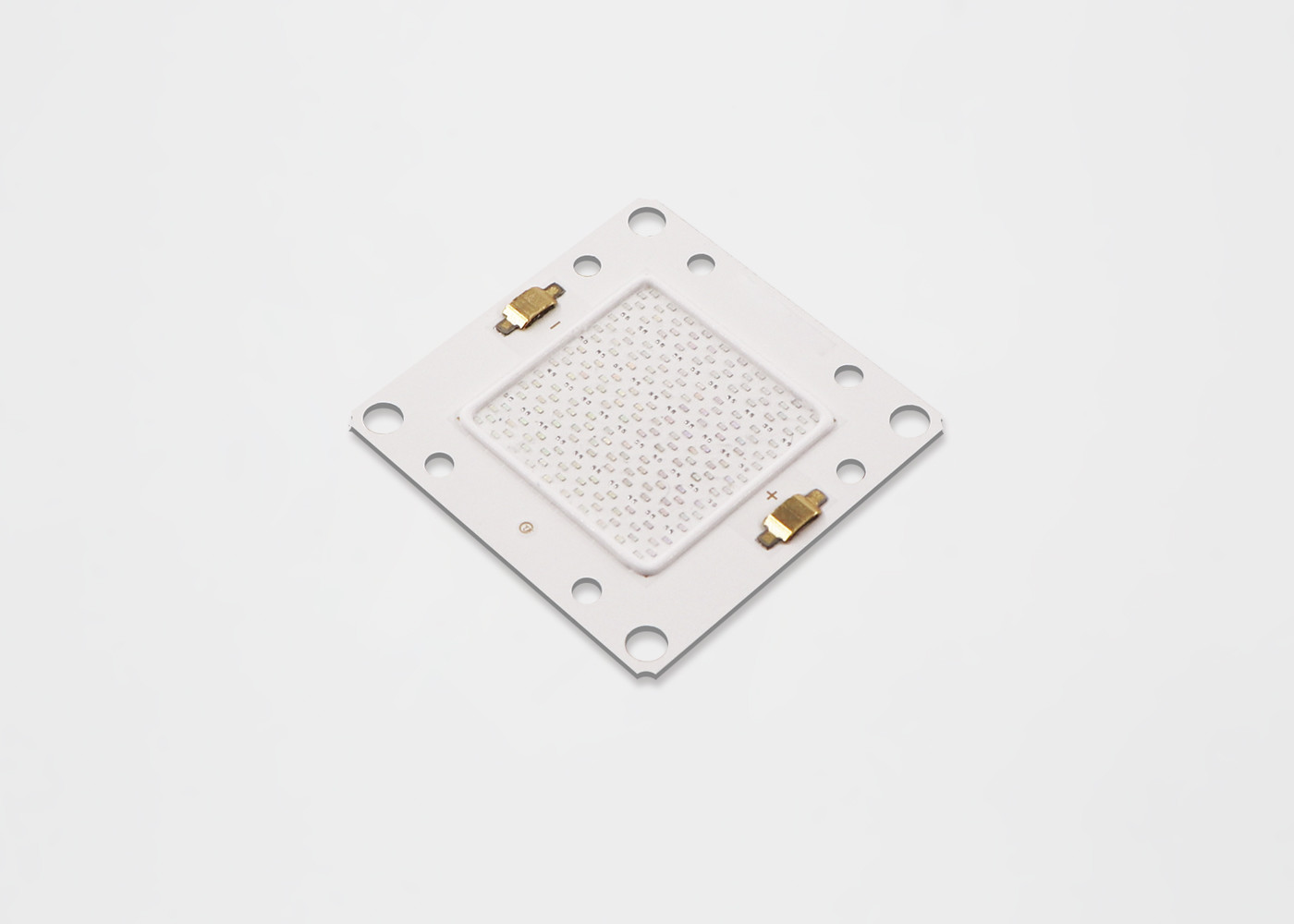

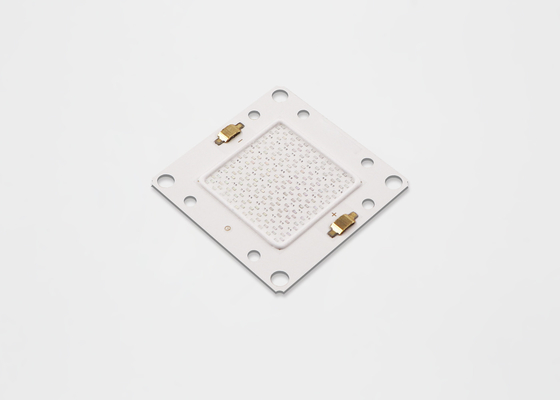

이끌린 고효율 원예학 전광 cob는 광칩 디머블 타이머를 성장시키고 이끌린 100w가 빛 diy를 성장시킵니다
1, 특징
6000K, 70CRI(PB)를 위해 전형적인 >130 lm/W의 오우 효력
6000K, 70CRI(P6)를 위해 전형적인 140 lm/W의 오우 효력
오우 구리 베이스, 열전도율은 80 킬로그램 압력에 반대하여 122-176W/(m·K) 오우 발광 지름입니다
오우 최저치 70, 80 CRI 선택
3와 5 SDCM 기준과 오우 에너지 STAR® / ANSI 순응하는 색깔 비닝 구조
빛나는, 할로겐과 형광등 보다 오우 많은 에너지 효율화
순응한 앞 오우 로에스 위의 오우 적합렬과 회사 로고
2가지 장점
야외 응용을 위한 오우 고안정성
오우 의미 심장하게 감소된 열 저항과 상승된 작동 온도
오우 유니폼, 상승된 에너지 저축을 가능하게 할 일광과 움직임 검출부로 사용하기가 쉬운 일관된 백색광 오우 더 낮은 운영비 오우
오우 감소 유지 관리는 오우에게 환경적으로 우호적, 어떤 디스포절 문제도 소비케 하지 않았습니다
2, 제품 학명
TYF 야외이 (OD) 일련 LED 어레이를 위한 부품번호 선임은 다음과 같이 설명받습니다 :
3, 최대 정격
| 항목 번호. | P(W) | cct(K) | CRI | 민 (루멘) |
맥스 (루멘) |
전압(V) | 경향(mA) | (lm/W) |
| HF40251006PB | 30 | 3000 Ｋ | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500 Ｋ | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000 Ｋ | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000 Ｋ | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700 Ｋ | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500 Ｋ | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000 Ｋ | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500 Ｋ | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000 Ｋ | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000 Ｋ | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700 Ｋ | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500 Ｋ | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 Ｋ | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 Ｋ | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 Ｋ | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| HF40251010PB | 50 | 5000 Ｋ | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 5700 Ｋ | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| HF40251010PB | 50 | 6500 Ｋ | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 3000 Ｋ | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| HF40251010PB | 50 | 3500 Ｋ | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| HF40251010PB | 50 | 4000 Ｋ | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| HF40251010PB | 50 | 5000 Ｋ | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| HF40251010PB | 50 | 5700 Ｋ | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| HF40251010PB | 50 | 6500 Ｋ | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
4, 애플리케이션 :
5. 광학의 특성
5.1 색 비닝 정보
형태 1 : 엑스리 색상 공간 (펄스용 엑스페리먼트 조건, Tj = 25' Ｃ)에서 시험 BIN의 그래프
CIE1931 Ｘ
표 38 : TYF CoB 심권을 위한 5 단계 자갈 타원형 컬러 빈 정의에 대한 2-단계
|
명사 상당어 CCT |
중심지 | 주축 (a, b) |
타원형
회전 Angel,θ |
|||
| Ｘ | Ｙ | 2-단계 | 3-단계 | 5-단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, 절대 최대 정격
6.1 표 39 : 최대 정격
표 12를 위한 기록 :
7, 기계적인 차원
기록 : 1. 모든 치수 허용치는 달리 언급되지 않으면 ±0.2mm입니다. 2. 음극에 있는 Tc 측정 포인트
8, 주의
추천된 납땜 조건
수동 납땜을 위해. 무연 솔더링을 사용하면 납땜이 a에 있는 땜납인두를 사용하여 구현될 것입니다
온도는 350C 보다 낮아지고, 한 땅값을 위해 3/2 이내에 완성될 것입니다. 어떤 외부의 힘도 적용되지 않을 것입니다
납땜이 구현되는 동안 부분에 나무진을 칠합니다. 납땜의 다음 과정은 제품이 가지고 있는 후에 실행되어야 합니다
대기 온도로 돌아가세요. 주의 : 온도 제어
9, 패키징하는 것고 표시하는 것
제품 패킹과 라벨링
