| 원래 장소: | 심천, 중국 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE CB UL ROHS |
| 모델 번호: | D38 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 상자 |
| 배달 시간: | 15 평일 |
| 지불 조건: | T/T, L/C, D/A, D/P |
| 공급 능력: | 10000 |
| 모델: | DQ038 | 직경: | φ37 |
|---|---|---|---|
| 전압: | 220/110V | 와트: | 10w |
| CCT: | 3000K 4000K 6000K | 크리: | 80 |
| 효험 (lm/W): | 120lm/w | PF: | > 0.9 |
| THD: | 20% | 흐리게 하기: | 예 |
| 강조하다: | driverless 지도된 단위,방수 모듈 LED가 |
||

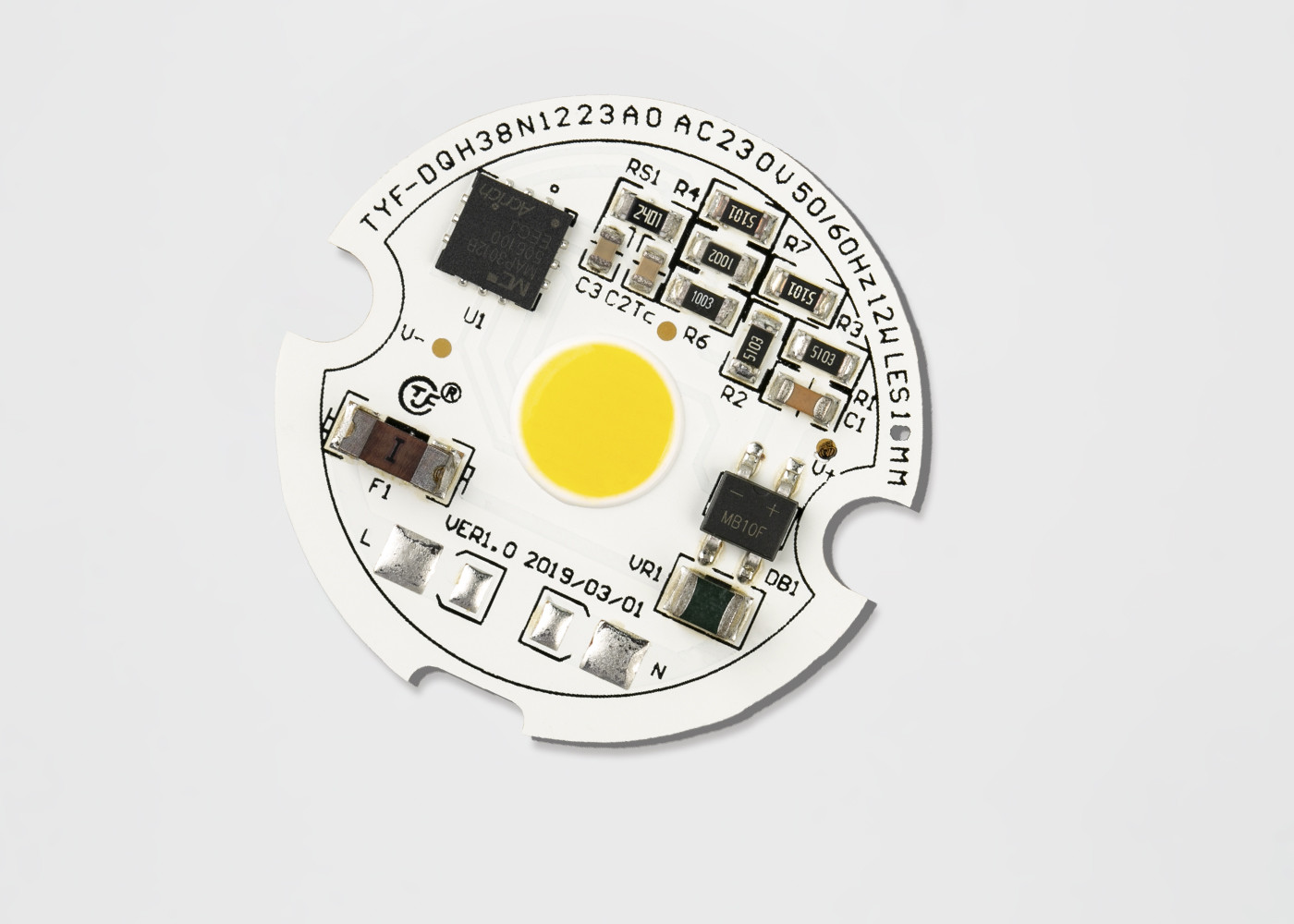

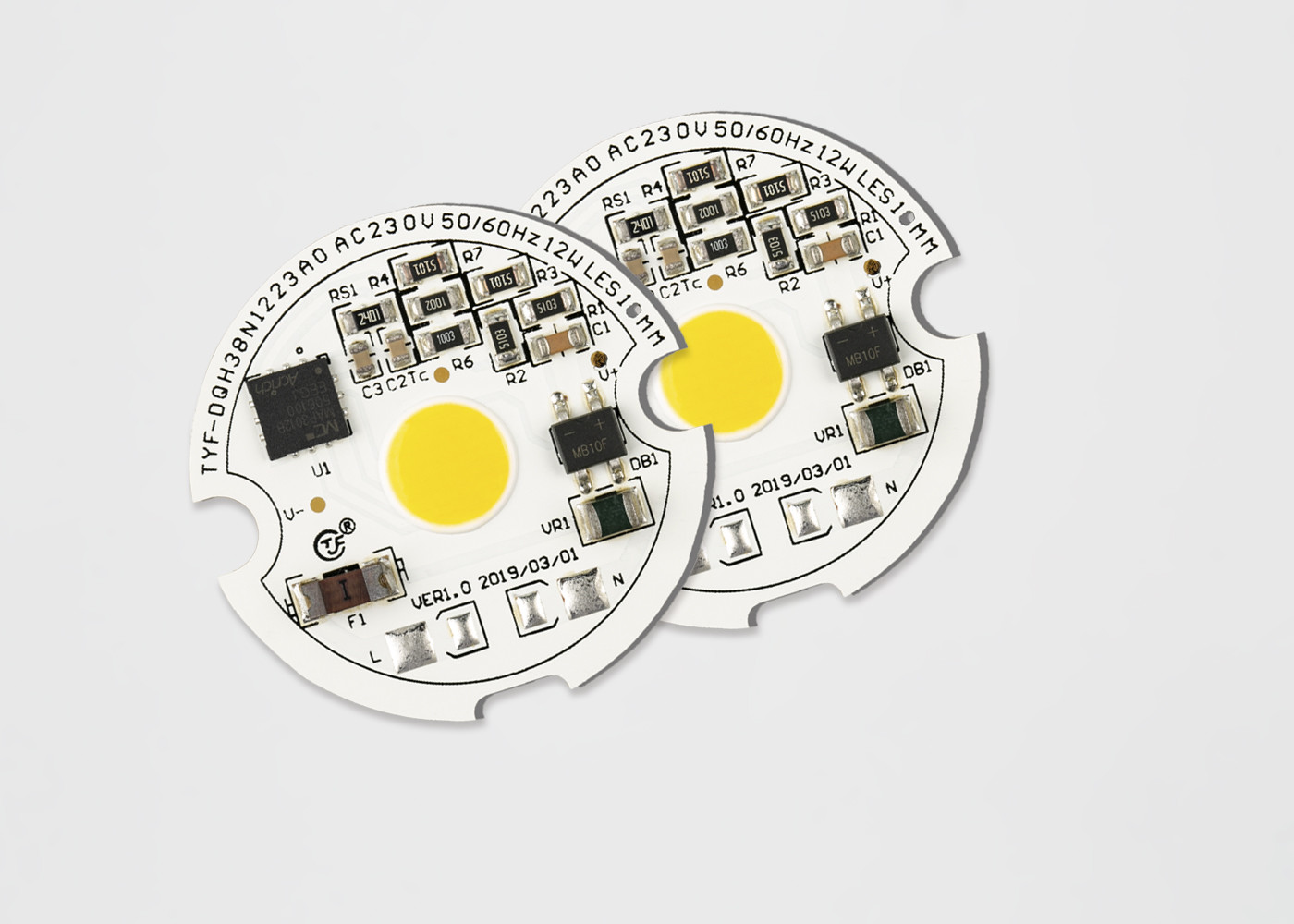

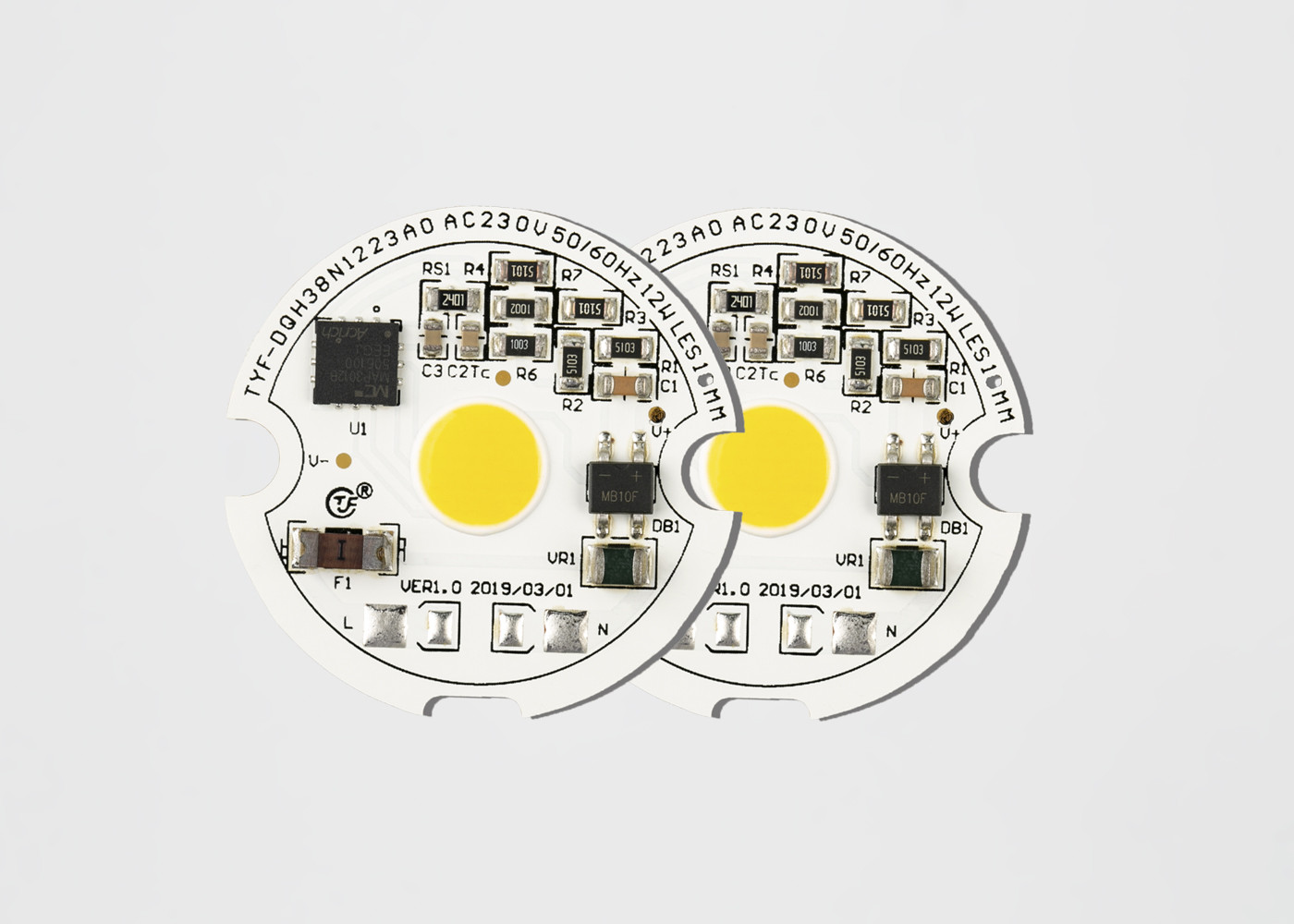

10W 12W AC 110V 220V 옥수수 속 광원 온난한 백색 차가운 백색 성격 백색 벽 백색 반점 빛 운전사 선내에 알루미늄
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| 생산품 부호 |
클라이언트 부호 |
IC 부호 |
힘 부호 |
전압 부호
|
연속되는 숫자. |
LED 부호 |
CCT 부호
|
SDCM | CRI 부호 | 발광성 | 년 | 달 |
연속되는 숫자. |
||
| 단위 부호 | 케이스 부호 | 연속되는 숫자. | 연속되는 숫자. | ||||||||||||
1) 생산품 부호: C=Client 단위 D=Self 단위
2) 클라이언트 코드 & 단위 부호: 만약에 ①인 경우에 =C 그 후에 각자 단위 부호를 위한 그밖에 클라이언트 코드를 위한 4 손가락
3)IC 부호: IC를 위한 1개의 특성
4)힘 부호:
| 힘 부호 | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5)전압 부호: 11=110V, 12=120V, 22=220V, 23=230V
6)CCT 부호
| CCT는 암호로 합니다 (K) | |||||||||||||
|
1800년 - 2000년 |
2000년 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
전기 & 광학적인 특성 (Ta=25℃) 도표 2-1
| 품목 | 상징 | 단위 | 전형적인 가치 |
| 입력 전압 | Vin | V | 230 |
| 입력 현재 | 만약에 | mA | 42.35 |
| 동작 주파수 | F | Hz | 50/60 |
| 입력 파워 | P | W | 9.431 |
| 동력 인자 | PF | % | 0.969 |
| 총 고조파 왜곡 | THD | % | 21.6% |
| 유형을 흐리게 하기 | RNA □ 트라이액 □ PWM □ 0-10V □ DALI ☑ DMX □ 똑똑한 □ 다른 사람 | ||
| 큰 파도 수용량 | 대 | KV | 0.5 |
| 전기 힘 (AC) | VE | KV | - |
| 운영하고는/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 모수 | 옥수수 속 | ||
| 빛난 유출 | Φv | Lm | 1068.3 |
| 빛난 효율성 | ηv | Lm/w | 113.3 |
| 색온도 | CCT | K | 4068 |
| 색깔 연출 색인 | Ra/CRI | % | 82.3/75.4 |
| 가벼운 배급 | - | - | - |
| 시야각 | 2θ 1/2 | Deg. | - |
광학적 성질
색도 궤
TYF는 그것의 색도 궤 구조를 위한 ANSI C78.377A 기준에 따릅니다. 2700K에 6500K의 CCT 범위를 위한 각 ANSI 사변형을 위해, TYF는 5개의 궤 및 3개의 궤를 제공합니다.
도표 4-1 5개 단계 궤
| CCT | 단계 | Cx | Cy | a | b | 시타 |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
도표 4-2 3개 단계 궤
| CCT | 단계 | Cx | Cy | a | b | 시타 |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
전형적인 전기 & 광학적인 곡선
숫자 4-2-1 관계되는 힘 대 전압, T =25℃
숫자 4-2-2 관계되는 빛난 유출 대 전압, T =25℃
숫자 4-2-3 빛난 본, T =25℃
| 품목 | 상징 | 단위 | 가치 |
| 전력 흩어지기 | Pd | W | 12.6 |
| AC 현재 (RMS) | 만약에 | mA | 58 |
| AC 전압 (RMS) | Vin | V | 200~240 |
| LED 접합 온도 | Tj LED | ℃ | 110 |
| IC 접합 온도 | Tj IC | ℃ | 150 |
| IC 온도 IC의 정상 | Tp | ℃ | 100 |
| LED 내열성 (접속점/납땜 점) | Rthj-s | ℃/W | 20 |
| IC 내열성 (접속점/납땜 점) | Rthj-s | ℃/W | - |
| 작용 온도 | 정상 | ℃ | -20~+85 |
| 저장 온도 | TS | ℃ | -30~+100 |
| ESD 감도 (HBM) | Vesd | KV | ±2 |
| 납땜 온도 (썰물) | Tsld | ℃ | - |
| 납땜 온도 (손) | Tsld | ℃ | 350 3S |
주:
1) 모든 차원은 밀리미터에 있습니다. (포용력: ±0.2mm)
2)가늠자: 아무도
주:
1)Opto TYF. DOB 단위는 최대 접합 온도 spec. (도표 2-4)의 밑에 접합 온도를 지키기 위하여 추천됩니다.
LED 지도 온도와 IC 열전대로 측정되는 최고 케이스 온도. LED와 IC 도유 온도는 공식을 사용하여 것과 같이 따릅니다 산출될 수 있습니다.
Ts_max=Tj_max-Rθj-s * Pd
예를 들면:
LED 지도 온도와 IC 최고 케이스가 온도 90℃ 그 후에 LED 접합 온도인 경우에
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
그리고 IC 접합 온도
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB (AC-COB) 수교의 실리콘 수지
Opto TYF. 뒤에 오는 것에서 보이는 것처럼, 다른 크기에 따라, 플라스틱 쟁반에서 XX PC 각 플라스틱 쟁반, 포장되는 LED 단위 제품. 외부 압력을 방지하기 위하여 거품 부대에서, 포장된, 판지의 모양으로 XX 제품 각 팩에 있는 제품 크기에 따라 플라스틱 상자 없는 제품은 다른 거품 부대를, 포장한 제품 저장되고 뒤에 오는 것에서 보이는 것처럼 밀봉될 것입니다, 선택합니다.
1) xx 쟁반 4) 상자 정보 & 패킹 당 PCS LED 단위
2)쟁반 더미와 taping, XX LED 단위
위로 쟁반 그리고 추가 1개의 거짓 쟁반 각각의
상자. 쟁반의 위에 실리카 젤 (1 씩)를 추가하십시오
3) 바다표범 어업 패킹
