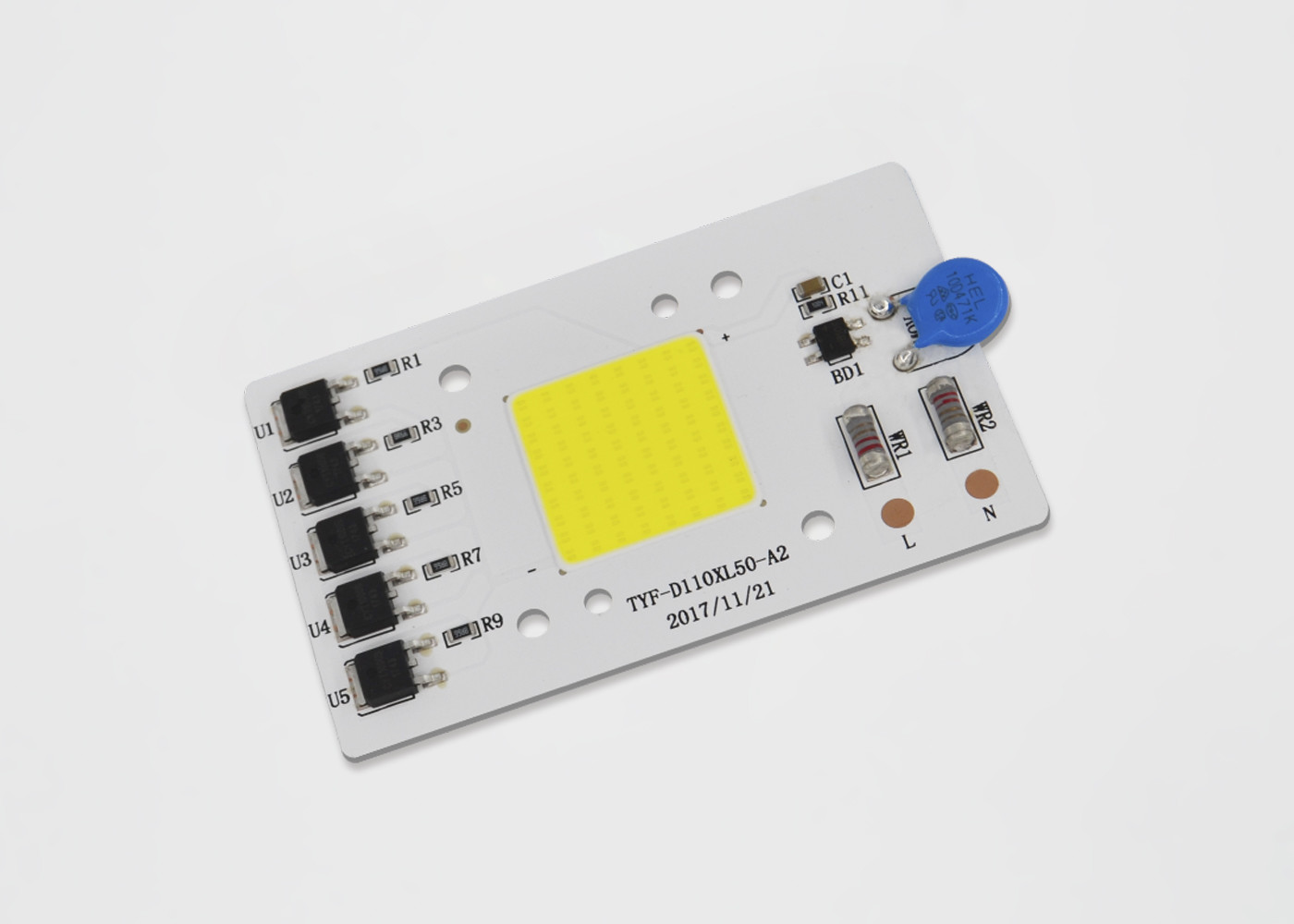

옥수수 속 높은 만 빛 긴 수명을 위해 희미한 Driverless AC LED 단위 52*84mm

AC 옥수수 속 LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K 높은 만 빛 긴 수명을 위한 Driverless 지도된 옥수수 속 칩



• AC 선 전압에 직접 연결합니다
• 고성능 효율성 & 요인
• 장수 시간
• 간단한 BOM
• 고분고분한 Rosh
• 선 전압 규칙
• 쉬운 집합
• 무연 제품





DOB

X1

X2-X5

X6

X7-X8

X9-X10

X11-X12

X13X14

X15X16

X17

X18

X19

X20 X21X22

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑾

⑿

⒀

생산품 부호

클라이언트 부호

IC 부호

힘 부호

전압 부호

연속되는 숫자.

LED 부호

CCT 부호

SDCM

CRI 부호

발광성

년

달

연속되는 숫자.

단위 부호

케이스 부호

연속되는 숫자.

연속되는 숫자.



1) 생산품 부호: C=Client 단위 D=Self 단위

2) 클라이언트 코드 & 단위 부호: 만약에 ①인 경우에 =C 그 후에 각자 단위 부호를 위한 그밖에 클라이언트 코드를 위한 4 손가락

3) IC 부호: IC를 위한 1개의 특성

4) 힘 부호:



힘 부호
01-99W	100W	120W	150W	200W	250W	300W	350W	400W	450W	500W
01-99	A0	B0	C0	D0	E0	F0	G0	H0	J0	K



5) 전압 부호: 11=110V, 12=120V, 22=220V, 23=230V

6) CCT 부호

CCT는 암호로 합니다 (K)
1800년 - 2000년	2000년 - 2200	2200 - 2400	2500 - 2700	2700 - 2900	3000 - 3200	3200 - 3400	3500 - 3700	4000 - 4300	4500 - 4800	5000 - 5500	5800 - 6300	6000 - 6500	6500 - 7000
18	20	22	25	27	30	32	35	40	45	50	58	60	65





색도 궤



TYF는 그것의 색도 궤 구조를 위한 ANSI C78.377A 기준에 따릅니다. 2700K에 6500K의 CCT 범위를 위한 각 ANSI 사변형을 위해, TYF는 5개의 궤 및 3개의 궤를 제공합니다.



숫자 4-1-1 색도 궤



도표 4-1-2 5개 단계 궤

CCT	단계	Cx	Cy	a	b	시타
2700K	5	0.4578	0.4101	0.01350	0.00700	53.70
3000K	5	0.4338	0.403	0.01390	0.00680	53.22
3500K	5	0.4073	0.3917	0.01545	0.00690	54.00
4000K	5	0.3818	0.3797	0.01565	0.00670	53.72
5000K	5	0.3447	0.3553	0.01370	0.00590	59.62
5700K	5	0.3287	0.3417	0.01243	0.00533	59.09
6000K	5	0.3123	0.3282	0.01115	0.00475	58.57



도표 4--1-3의 3step 궤

CCT	단계	Cx	Cy	a	b	시타
2700K	3	0.4578	0.4101	0.00810	0.00420	53.70
3000K	3	0.4338	0.403	0.00834	0.00408	53.22
3500K	3	0.4073	0.3917	0.00927	0.00414	54.00
4000K	3	0.3818	0.3797	0.00939	0.00402	53.72
5000K	3	0.3447	0.3553	0.00822	0.00354	59.62
5700K	3	0.3287	0.3417	0.00746	0.00320	59.09
6000K	3	0.3123	0.3282	0.00669	0.00285	58.57



전형적인 전기 & 광학적인 곡선

숫자 4-2-1 관계되는 힘 대 전압, T =25℃



숫자 4-2-2 관계되는 빛난 유출 대 전압, T =25℃



숫자 4-2-3 빛난 본, T =25℃











































품목	상징	단위	전형적인 가치
입력 전압	Vin	V	230
입력 현재	만약에	mA	236.2
동작 주파수	F	Hz	50/60
입력 파워	P	W	49.49
동력 인자	PF	%	0.911
총 고조파 왜곡	THD	%	45.7%
유형을 흐리게 하기	RNA □ 트라이액 □ PWM □ 0-10V □ DALI □ DMX □ 똑똑한 □ 다른 사람
큰 파도 수용량	대	KV	1
전기 힘 (AC)	VE	KV	1.5
운영하고는/케이스 온도	Ta/Tc	℃	25/85
LED 모수	옥수수 속
빛난 유출	Φv	Lm	4680.9
빛난 효율성	ηv	Lm/w	94.57
색온도	CCT	K	6381
색깔 연출 색인	Ra/CRI	%	70.2/59.0
가벼운 배급	-	-
시야각	2θ 1/2	Deg.	-



주:

1) 운영 전압은 고객 사용이 각 국가의 전압 변이 비율에 따라 그러나 웬만한 전압을 의미하는 최대 전압을 나타내지 않습니다. 땜납 패드 온도가 85℃의 밑에 있어야 한다는 것을 추천됩니다.

2) 색깔 궤는 일시적인 가동에 정의됩니다.

3) 우리의 검사자에 측정의 포용력은 Φv+/-10%와 Ra+/-2입니다.

4) 전력 흩어지기에 ±5%의 포용력.

5) Φv는 통합 구체로 측정된 총 빛난 유출 산출입니다.

6) IEC61000-4-5에 따라 큰 파도 수용량.

7) table2-2가 모수가 만족시키는 이체 단위에 의하여 참조 사항를 붙입니다.



주:

1) 모든 차원은 밀리미터에 있습니다. (포용력: ±0.2mm)

2) 가늠자: 아무도



주:

1) Opto TYF. DOB 단위는 최대 접합 온도 spec. (도표 2-4)의 밑에 접합 온도를 지키기 위하여 추천됩니다.

LED 지도 온도와 IC 열전대로 측정되는 최고 케이스 온도. LED와 IC 도유 온도는 공식을 사용하여 것과 같이 따릅니다 산출될 수 있습니다.

Ts_max=Tj_max-Rθj-s * Pd

예를 들면:

LED 지도 온도와 IC 최고 케이스가 온도 90℃ 그 후에 LED 접합 온도인 경우에

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

그리고 IC 접합 온도

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃



DOB (AC-COB) 수교의 실리콘 수지



Opto TYF. 뒤에 오는 것에서 보이는 것처럼, 다른 크기에 따라, 플라스틱 쟁반에서 XX PC 각 플라스틱 쟁반, 포장되는 LED 단위 제품. 외부 압력을 방지하기 위하여 거품 부대에서, 포장된, 판지의 모양으로 XX 제품 각 팩에 있는 제품 크기에 따라 플라스틱 상자 없는 제품은 다른 거품 부대를, 포장한 제품 저장되고 뒤에 오는 것에서 보이는 것처럼 밀봉될 것입니다, 선택합니다.



1) 쟁반 더미와 taping, XX LED 단위

위로 쟁반 그리고 추가 1개의 거짓 쟁반 각각의

상자. 쟁반의 위에 실리카 젤 (1 씩)를 추가하십시오

3) 바다표범 어업 패킹
