홈 > 제품 소개> 칩 LED 옥수수 속> 55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다

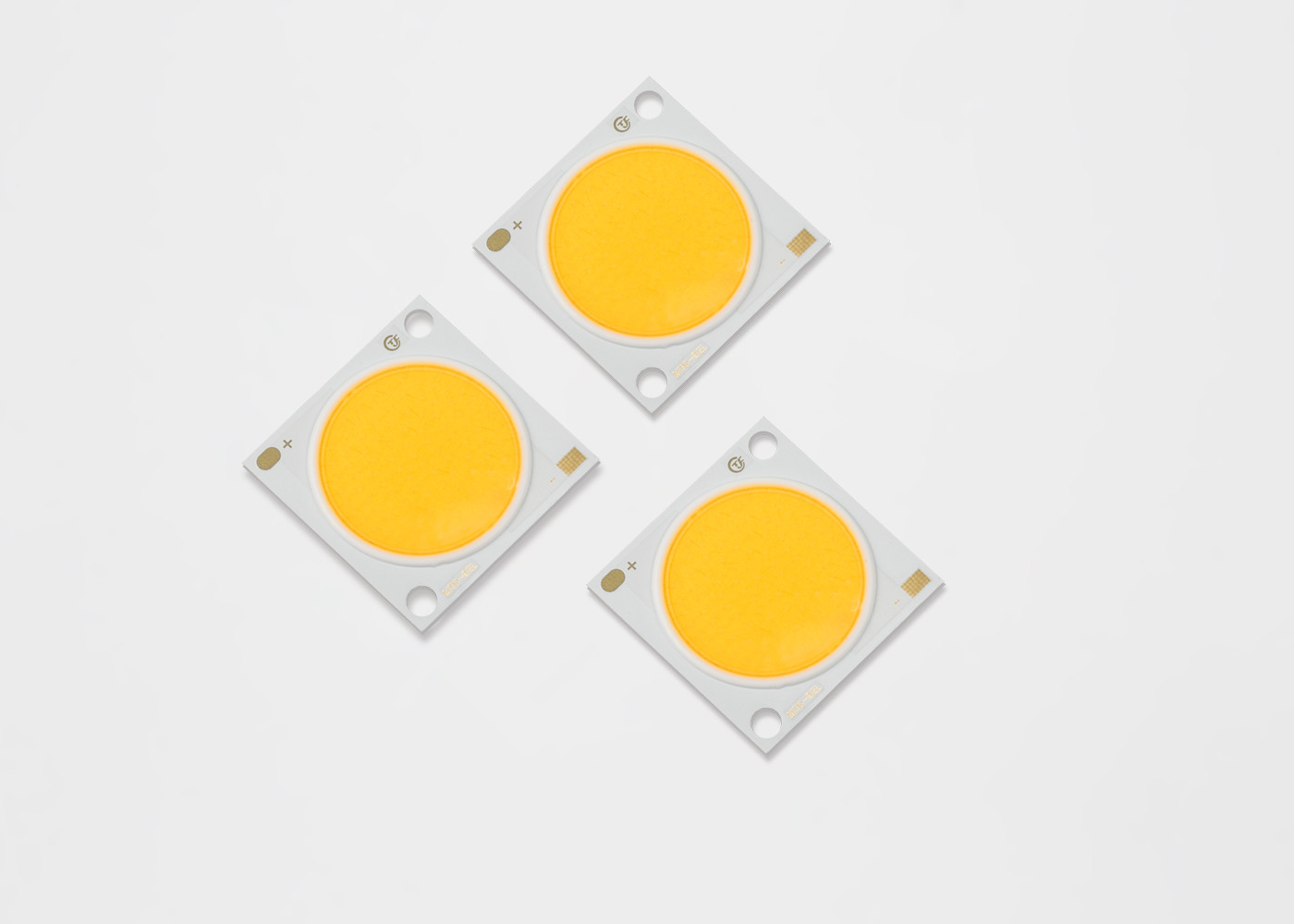

55W 160lm/W Street Light Chip Led Cob CL36241812P4 Powerful Anti - Extrusion

기본 정보

원래 장소:	심천
브랜드 이름:	TYF
인증:	CE,RoHs,LM80
모델 번호:	M36-02L

최소 주문 수량:	협상
가격:	협상 가능
배달 시간:	5-7 일
지불 조건:	D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	1,000,000 PC/일

최고의 가격 지금 연락

상세 정보

힘:	55W	색깔 방출:	온난한 백색, 자연적인 백색, 차가운 백색, 분홍색 파랑
칩 물자:	InGaN, Bridgelux, Epileds	유형:	속 LED
색상 온도:	6000-6500K, 3500K, 2800-7000k의 가득 차있는 스펙트럼	색깔 연출 색인 (ra):	80,90,95
보기 각 (°):	140	전압:	32-36V
응용 프로그램:	가벼운의 아래로 빛, 가로등 추적하으십시오	제품 이름:	속 LED
보증:	오년	수명:	50000 시간
강조하다:	옥수수 속은 칩을 지도했습니다 , LED 빛 칩

제품 설명

CL36241812P4 55W 160lm/w 가로등 bridgleux 옥수수 속 lm80 LED는 높은 루멘 높은 신뢰성 leds를 잘게 썹니다

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 0

• 3000K, 80CRI를 위해 전형 160 lm/W의 효험

• 조밀한 높은 유출 조밀도 광원

• 제복, 고품질 조명

• 최소한 70, 80, 및 90의 CRI 선택권

• StreaCLined 열 경로

• binning 에너지 STAR®/ANSI 고분고분한 색깔

2, 3 그리고 5 SDCM 기준을 가진 구조

• 의 할로겐 보다는 백열 에너지 효과

그리고 형광등

• 고전압 낮은 전압 DC 가동

• 정면에 제품 시리즈 그리고 회사 로고

• 고분고분한 RoHS

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 1

TYF ML 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 2

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 3

부품 번호	전형적인 힘 (w)	명목상 CCT (k)	CRI	최소한은 유출 (lm) 맥박이 뛰었습니다	전형적인 맥박이 뛴 유출 (lm)	전형적인 전압 (v)	명목상 현재 (mA)	전형적인 효험 (lm/W)
CL36241812P430E*7	55.3	3000 K	70	8229	8848	51.2	1080년	160
CL36241812P435E*7	55.3	3500 K	70	8383	9014	51.2	1080년	163
CL36241812P440E*7	55.3	4000 K	70	8486	9125	51.2	1080년	165
CL36241812P450E*7	55.3	5000 K	70	8589	9235	51.2	1080년	167
CL36241812P457E*7	55.3	5700 K	70	8692	9346	51.2	1080년	169
CL36241812P465E*7	55.3	6500 K	70	8589	9235	51.2	1080년	167
CL36241812P422E*8	55.3	2200 K	80	6840	7355	51.2	1080년	133
CL36241812P427E*8	55.3	2700 K	80	7354	7908	51.2	1080년	143
CL36241812P430E*8	55.3	3000 K	80	7714	8295	51.2	1080년	150
CL36241812P435E*8	55.3	3500 K	80	7817	8406	51.2	1080년	152
CL36241812P440E*8	55.3	4000 K	80	7920	8516	51.2	1080년	154
CL36241812P450E*8	55.3	5000 K	80	8022	8625	51.2	1080년	156
CL36241812P457E*8	55.3	5700 K	80	8074	8682	51.2	1080년	157
CL36241812P465E*8	55.3	6500 K	80	8074	8682	51.2	1080년	157
CL36241812P422E*9	55.3	2200 K	90	5863	6304	51.2	1080년	114
CL36241812P427E*9	55.3	2700 K	90	6274	6747	51.2	1080년	122
CL36241812P430E*9	55.3	3000 K	90	6583	7078	51.2	1080년	128
CL36241812P435E*9	55.3	3500 K	90	6789	7300	51.2	1080년	132
CL36241812P440E*9	55.3	4000 K	90	6840	7355	51.2	1080년	133
CL36241812P450E*9	55.3	5000 K	90	6891	7410	51.2	1080년	134
CL36241812P457E*9	55.3	5700 K	90	6942	7465	51.2	1080년	135

4의 신청:

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 4

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 5

5.1 색깔 Binning 정보

숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 6

CIE1931-x

도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의

명목상 CCT	중심점		중요한 축선 (a의 b)			타원 교체 천사, θ
명목상 CCT	x	Y	2 단계	3 단계	5 단계	타원 교체 천사, θ
2200K	0.5018	0.4153	(0.0048, 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0.4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 7

6.1 도표 39: 최대 등급

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 8

도표 39를 위한 주:

더 높은 현재 그러나 루멘 정비에 배열 몰아 감소되 일지모른습니다.
감세하는 적당한 현재는 최대의 밑에 접합 온도를 유지하기 위하여 관찰되어야 합니다
진술한 첨단 앞으로 현재와 동등했던 최고봉 드라이브 현재를 가진 맥박이 뛴 가동은 맥박 정각이 주기 당 ≤1ms이고 의무 주기가 ≤10%인 경우에 수락가능합니다 맥박이 뛰었습니다
발광 다이오드는 반전 전압에서 몰기 위하여 디자인되지 않으며 이 조건 하에서 빛을 일으키지 않을 것입니다. 참고를서만 제공되는 최대 등급.

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 9

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 10

주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점

8의 주의

추천된 납땜 상태

설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다

350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다

수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다

주위 온도에 돌려보내십시오. 주의: 온도 조종

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 11

55W 160lm/W 가로등 칩은 옥수수 속 CL36241812P4 강력한 반대로 - 밀어남 지도했습니다 12

제품 패킹과 레테르를 붙이기
