| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE CB ROHS |
| 모델 번호: | D5284 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | kraft 종이상자 |
| 배달 시간: | 20 평일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 10000 조각 |
| 모델: | 타이프 D5284 | 부품 번호: | D5284C2023E0DA30582 |
|---|---|---|---|
| 어둑한: | 52*84mm | 전압: | 220/230v |
| 와트수: | 50W | 색상: | 분홍 |
| PF: | >0.9 | THD: | 35% |
| 디밍: | 네 | ||
| 강조하다: | 전체 스펙트럼 AC LED 모듈,투광 조명 AC LED 모듈,30W Ac 조광 가능 LED 모듈 |
||

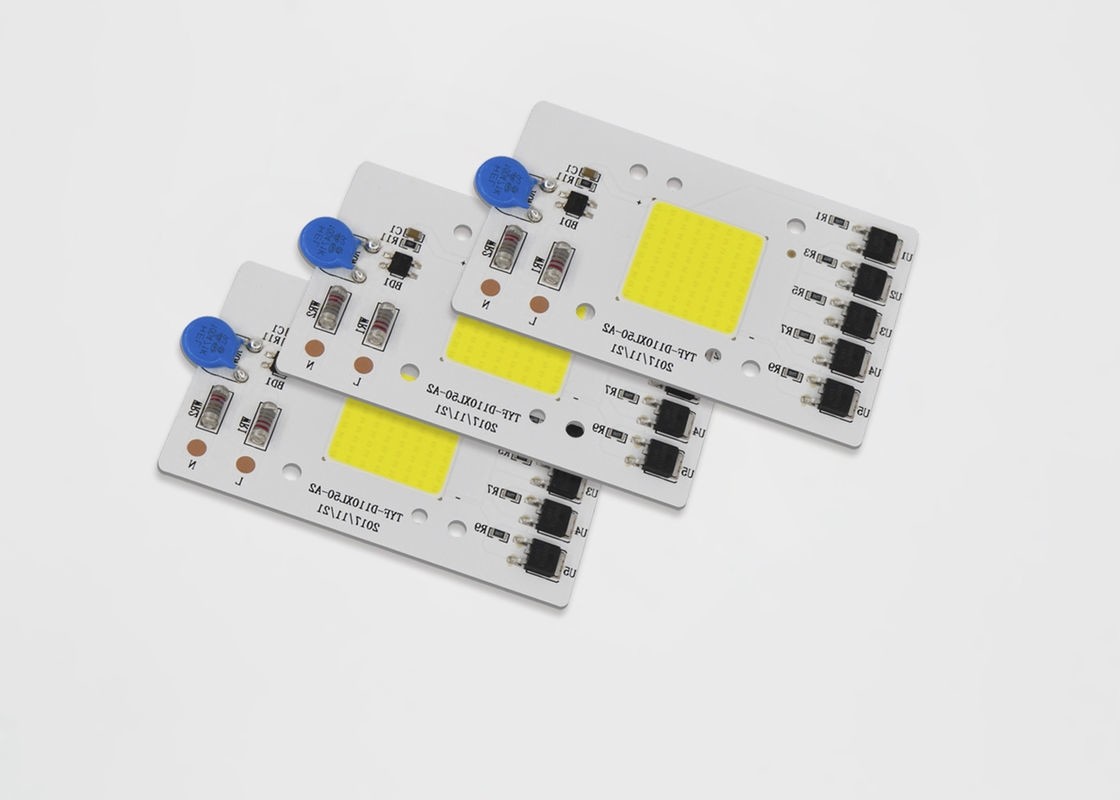

가득 차있는 스펙트럼 50W 30W Ac 옥수수 속은 홍수 빛 고품질 Bridgelux 칩을 위해 Dimmable를 안쪽으로 지도했습니다
1. 세부사항:
품목 이름: 지도된 옥외 램프를 위한 AC COB 단위
제품 유형: AC 모듈
전압: 110V/220V
원산지: 중국 심천
모델: TYF D5284
MOQ: 100 조각
1.1 제품 특징
2. 신청:
3. 전기적 및 광학적 특성(타=25℃) 표 2-1
| 안건 | 상징 | 단위 | 전형적인 값 |
| 입력 전압 | 빈 | V | 230 |
| 입력 전류 | 만약 | 엄마 | 236.2 |
| 동작 주파수 | 에프 | Hz | 50/60 |
| 입력 전원 | 피 | 여 | 49.49 |
| 역률 | PF | % | 0.911 |
| 총 고조파 왜곡 | THD | % | 45.7% |
| 조광 유형 | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ 스마트 □ 기타 | ||
| 서지 용량 | 대 | 케이 V | 1 |
| 전기 강도(AC) | 베 | 케이 V | 1.5 |
| 작동/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 매개변수 | 옥수수 속 | ||
| 광속 | Φv | 름 | 4680.9 |
| 발광 효율 | ηv | Lm/w | 94.57 |
| 색온도 | CCT | 케이 | 6381 |
| 연색 지수 | 라/CRI | % | 70.2/59.0 |
| 배광 | - | - | |
| 시야각 | 2θ 1/2 | 도 | - |
3.1 절대최대정격(Ta=25)℃) 표 2-4
| 안건 | 상징 | 단위 | 값 |
| 전력 소모 | PD | 여 | 52.5 |
| 교류전류(RMS) | 만약 | 엄마 | 248.5 |
| 교류 전압(RMS) | 빈 | V | 220~240 |
| LED 접합 온도 | Tj-LED | ℃ | 120 |
| IC 접합 온도 | Tj-IC | ℃ | 150 |
| IC 온도 IC의 상단 | Tp | ℃ | 100 |
| LED 열저항(접합점/납땜점) | Rthj-s | ℃/W | 20 |
| IC 열저항(접합/납땜 지점) | Rthj-s | ℃/W | 40 |
| 작동 온도 | 에게 | ℃ | -20~+85 |
| 보관 온도 | Ts | ℃ | -40~+100 |
| ESD 감도(HBM) | 베스드 | 케이 V | ±2 |
| 납땜 온도(리플로우) | Tsld | ℃ | - |
| 납땜 온도(손) | Tsld | ℃ | 350 3S |
4. 광학적 특성
4.1 색도 빈
TYF는 색도 빈 구조에 대한 ANSI C78.377A 표준을 준수합니다.2700K ~ 6500K의 CCT 범위에 대한 각 ANSI 사각형에 대해 TYF는 5개의 Bin과 3개의 Bin을 제공합니다.
그림 4-1-1 색도 빈
표 4-1-2 5단계 Bin
| CCT | 단계 | Cx | 싸이 | ㅏ | 비 | 세타 |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
표 4--1-3 3단계 Bin
| CCT | 단계 | Cx | 싸이 | ㅏ | 비 | 세타 |
| 2700K | 삼 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 삼 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 삼 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 삼 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 삼 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 삼 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 삼 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 일반적인 전기 및 광학 곡선
그림 4-2-1 상대 전력 대 전압, Tㅏ =25℃
그림 4-2-2 상대 광속 대 전압, Tㅏ =25℃
그림 4-2-3 방사 패턴, Tㅏ =25℃
5. 주요 사양/특징:
1. AC 라인 전압으로 직접 구동: 120/230V, AC/DC 드라이버 없음
2. OTR, OVP, OCP, 서지 용량, 1000V 포함
3. 높은 PF, CE/UL 인증
4. 우수한 색상 일관성, 높은 CRI
5. 주변 온도: -20-50℃, 케이스 온도: <70℃
6. 소형, 가동 가능한 디자인, PCB 크기, CCT, 힘, 클라이언트의 욕망에 따라 주문을 받아서 만들어질 수 있습니다.
7. 수명> 30,000시간
6. 포장
TYF 옵토.플라스틱 트레이에 포장된 LED 모듈 제품은 크기에 따라 다음과 같이 플라스틱 트레이에 XX개의 PC가 들어 있습니다.거품 가방에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 거품 가방을 선택합니다. 다음과 같은.
1) 트레이당 xx개의 PCS LED 모듈 4) 상자 정보 및 포장
2) 트레이 스택 및 테이핑, XX LED 모듈 트레이 및 추가 더미 트레이 1개 상자.트레이 위에 실리카겔(각 1개)을 추가합니다.
3) 씰링 패킹
