가벼운 플립 칩 DOB에 의하여 지도된 단위 20w 30w 50w D5070 AC 220V를 성장하십시오

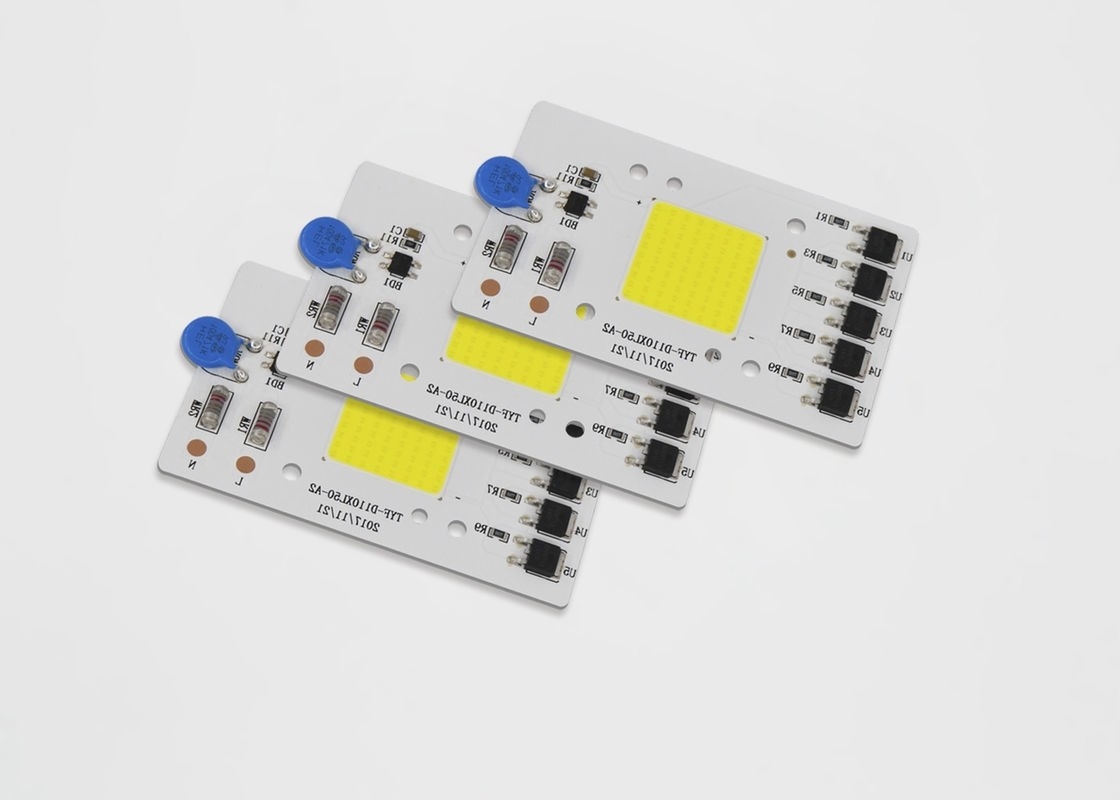

D5070 AC 220V 전체 스펙트럼 성장 라이트 플립 칩 DOB led 모듈 20w 30w 50w AC COB LED

TYF-D5070S5023R0.pdf

• 드라이버 없이 AC 전압에 직접 연결됨;
• 통합 구성 요소가 있는 모듈;
• 경제적인 일체형 솔루션;
• 고효율, 고역률 및 낮은 고조파 왜곡;
• 높은 연색 지수(≥70);
• 높은 발광 효율 110LM/W;
• 3년 보증;
• LED 승인 LM80
• 응용 프로그램: 투광 조명

1) 제품 코드: C=클라이언트 모듈 D=자체 모듈

2) 클라이언트 코드 및 모듈 코드: 경우 ①=C, 클라이언트 코드의 경우 4자리, 자체 모듈 코드의 경우

3) IC 코드: IC에 대한 1자

4) 전원 코드:

5) 전압 코드:11=110V,12=120V,22=220V,23=230V

6) CCT 코드

색도 빈

TYF는 색도 빈 구조에 대한 ANSI C78.377A 표준을 준수합니다.2700K ~ 6500K의 CCT 범위에 대한 각 ANSI 사각형에 대해 TYF는 5개의 Bin과 3개의 Bin을 제공합니다.

그림 4-1-1 색도 빈

표 4-1-2 5단계 Bin

표 4--1-3 3단계 Bin

일반적인 전기 및 광학 곡선

그림 4-2-1 상대 전력 대 전압, T_ㅏ =25℃

그림 4-2-3 방사 패턴, T_ㅏ =25℃

메모:

1) 사용전압은 고객이 사용하는 최고전압이 아니라 국가별 전압변동율에 따른 허용전압을 의미합니다.솔더 패드 온도는 85℃ 이하로 하는 것이 좋습니다.

2) 색상 빈은 일시적인 작동에서 정의됩니다.

3) 당사 테스터의 측정 허용 오차는 Φv+/-10% 및 Ra+/-2입니다.

4) 전력 손실에 대한 ±5%의 허용 오차.

5) Φv는 적분 구로 측정한 총 광속 출력입니다.

6) IEC61000-4-5에 따른 서지 용량.

7) 변형 모듈 매개변수는 표 2-2를 참조하십시오.

노트:

1) 모든 치수는 밀리미터 단위입니다.(공차: ±0.2mm)

2) 규모: 없음

메모:

1)TYF 옵토.DOB 모듈은 접합 온도를 최대 접합 온도 사양 이하로 유지하는 것이 좋습니다(표 2-4).

열전대로 측정한 LED 리드 온도 및 IC 상단 케이스 온도.LED 및 IC 동작 온도는 다음 공식을 사용하여 계산할 수 있습니다.

Ts_max=Tj_max-Rθj-s * Pd

예를 들어:

LED 리드 온도와 IC 상단 케이스 온도가 90℃이면 LED 접합 온도

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

IC 접합 온도

Tj=Ts_max+Rθj-s*Pd=90℃ + 15℃/W*2 W= 120℃

DOB(AC-COB) Handing의 실리콘 수지

TYF 옵토.플라스틱 트레이에 포장된 LED 모듈 제품은 크기에 따라 다음과 같이 플라스틱 트레이에 XX개의 PC가 들어 있습니다.거품 가방에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 거품 가방을 선택합니다. 다음과 같은.

1) 트레이당 xx개의 PCS LED 모듈 4) 상자 정보 및 포장

2) 트레이 스택 및 테이핑, XX LED 모듈 트레이 및 추가 더미 트레이 1개 상자.트레이 위에 실리카겔(각 1개)을 추가합니다.

3) 씰링 패킹
