| LED: | EMC3030 | 칩 브랜드: | 브리지룩스 |
|---|---|---|---|
| PCB 크기: | 239*47*16 | 와트수: | 30W |
| 입력 전압: | 120/230V | 색온도: | 4000K |
| CRI: | 70 | 발광 효율: | 160lm/w |
| 애플리케이션: | 가로등 | 자격증: | CE |
| 강조하다: | 30W AC 가로등 모듈,Bridgelux AC 가로등 모듈,CRI80 무인 LED 모듈 |
||

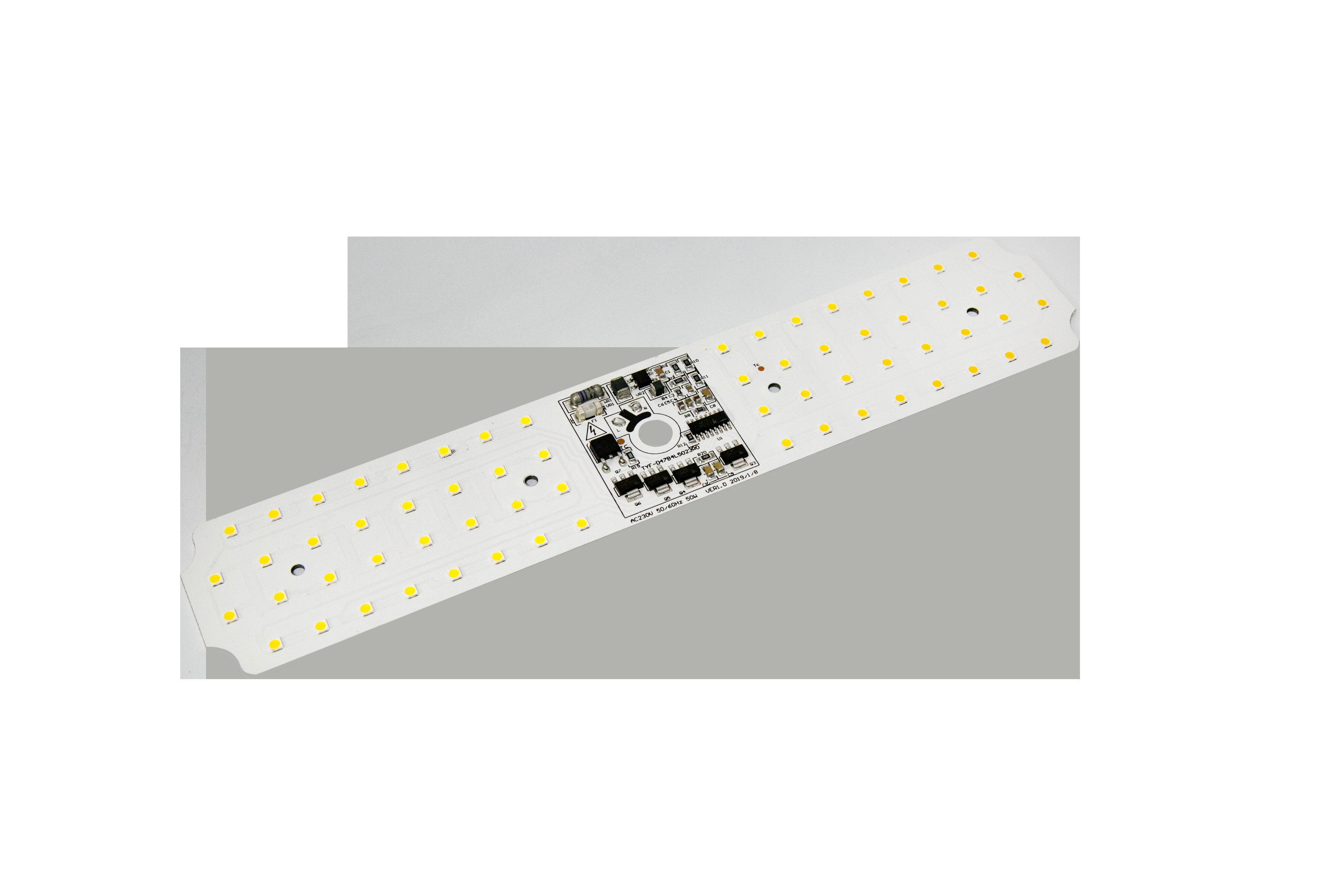

세륨 증명서를 가진 30W AC 가로등 단위 5000K CRI 80 120/230V
1.제품소개
TYF 옵토.AC 라인 전압을 구동하도록 설계된 다양한 AC 모듈을 출시했습니다.기존 LED와 비교하여 TYF Opto.의 AC 모듈은 외부 AC 스위치 전원 또는 드라이버를 연결할 필요가 없습니다.회로의 비용과 등기구의 크기를 줄이는 데 도움이 될 수 있도록.그리고 사용자는 등기구를 설계할 때 더 많은 유연성을 갖습니다.또한 조명기구 제조 및 조립 작업을 보다 효율적이고 간단하게 만듭니다.
AC 스위치 대부분의 일반 조명 기구에서 볼 수 있는 전원 또는 드라이버는 제품의 전체 수명을 제한할 수 있습니다.그러나 TYF Opto와 함께라면.의 AC 모듈은 LED 자체에서 일반 조명 등기구의 수명을 더 가깝게 추정합니다.그리고 이 모듈은 최종 애플리케이션에서 더 높은 에너지 절약에 기여할 수 있는 높은 역률을 가지고 있습니다.
TYF 옵토.신중하게 설계되고 제작되고 엄격하게 테스트된 고품질 AC 모듈로 새로운 창의적인 조명을 설계할 때 좋은 파트너 또는 최선의 선택이 될 것입니다.
1.1 제품 특징
AC 라인 전압에 직접 연결
높은 전력 효율 및 계수
긴 수명
단순 BOM
Rosh 준수
라인 전압 조정
쉬운 조립
무연 제품티
1.2 제품 응용
LED 가로등 / 터널 조명
2. 전기적 및 광학적 특성(타=25℃) 표 2-1
| 안건 | 상징 | 단위 | 전형적인 값 |
| 입력 전압 | 빈 | V | 230 |
| 입력 전류 | 만약 | 엄마 | 228.6 |
| 동작 주파수 | 에프 | Hz | 50/60 |
| 입력 전원 | 피 | 여 | 52.36 |
| 역률 | PF | % | 0.995 |
| 총 고조파 왜곡 | THD | % | 8.6 |
| 조광 유형 | ■NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ 스마트 □ 기타 | ||
| 서지 용량 | 대 | 케이 V | 2.5 |
| 전기 강도(AC) | 베 | 케이 V | 1.5 |
| 작동/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 매개변수 | 3030 | ||
| 광속 | Φv | 름 | 6891.1 |
| 발광 효율 | ηv | Lm/w | 131.6 |
| 색온도 | CCT | 케이 | 5792 |
| 연색 지수 | 라/CRI | % | 80.2/71.9 |
| 배광 | - | - | |
| 시야각 | 2θ 1/2 | 도 | - |
메모:
1) 사용전압은 고객이 사용하는 최고전압이 아니라 국가별 전압변동율에 따른 허용전압을 의미합니다.솔더 패드 온도는 85℃ 이하로 하는 것이 좋습니다.
2) 색상 빈은 일시적인 작동에서 정의됩니다.
3) 당사 테스터의 측정 허용 오차는 Φv+/-10% 및 Ra+/-2입니다.
4) 전력 손실에 대한 ±5%의 허용 오차.
5) Φv는 적분 구로 측정한 총 광속 출력입니다.
6) IEC61000-4-5에 따른 서지 용량.
2.1 기타 매개변수(타=25℃) 표 2-3
| 안건 | 설명 |
| PCB 재료 | ㅏ루미늄 에스기질 |
| PCB 치수 | 239mm×47mm×1.6mm |
| 인증 | ■ NA □ CCC □ CE □ UL □ FCC □ENERGY STAR □ 기타 |
| MBTF/수명 @ Tc=85℃ | >30000 시간 |
2.2 절대 최대 정격(타=25℃) 표 2-4
| 안건 | 상징 | 단위 | 값 |
| 전력 소모 | PD | 여 | 52.5 |
| 교류전류(RMS) | 만약 | 엄마 | 240.5 |
| 교류 전압(RMS) | 빈 | V | 200~240 |
| LED 접합 온도 | Tj-LED | ℃ | 110 |
| IC 접합 온도 | Tj-IC | ℃ | 150 |
| IC 온도 IC의 상단 | Tp | ℃ | 100 |
| LED 열저항(접합점/납땜점) | Rthj-s | ℃/W | 20 |
| IC 열저항(접합/납땜 지점) | Rthj-s | ℃/W | 40 |
| 작동 온도 | 에게 | ℃ | -20~+85 |
| 보관 온도 | Ts | ℃ | -40~+100 |
| ESD 감도(HBM) | 베스드 | 케이 V | ±2 |
| 납땜 온도(리플로우) | Tsld | ℃ | - |
| 납땜 온도(손) | Tsld | ℃ | 350 3S |
