| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE CB |
| 모델 번호: | D47B4L5023R0 |
| 최소 주문 수량: | 100 |
| 가격: | 6USD/PIECE |
| 포장 세부 사항: | 물집 상자 |
| 배달 시간: | 평일인 20 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 100,000PCS/Month |
| LED: | EMC3030 | 칩 브랜드: | 브리지룩스 |
|---|---|---|---|
| PCB 크기: | 239*47*16 | 와트수: | 50W |
| 입력 전압: | 230V | 색온도: | 4000K 5000K |
| CRI: | 80 | 발광 효율: | 140lm/w |
| 애플리케이션: | 가로등 | 자격증: | CE |
| 강조하다: | 간단한 BOM LED 가로등 모듈,AC 50W LED 가로등 모듈,140LM/W 무인 LED 모듈 |
||

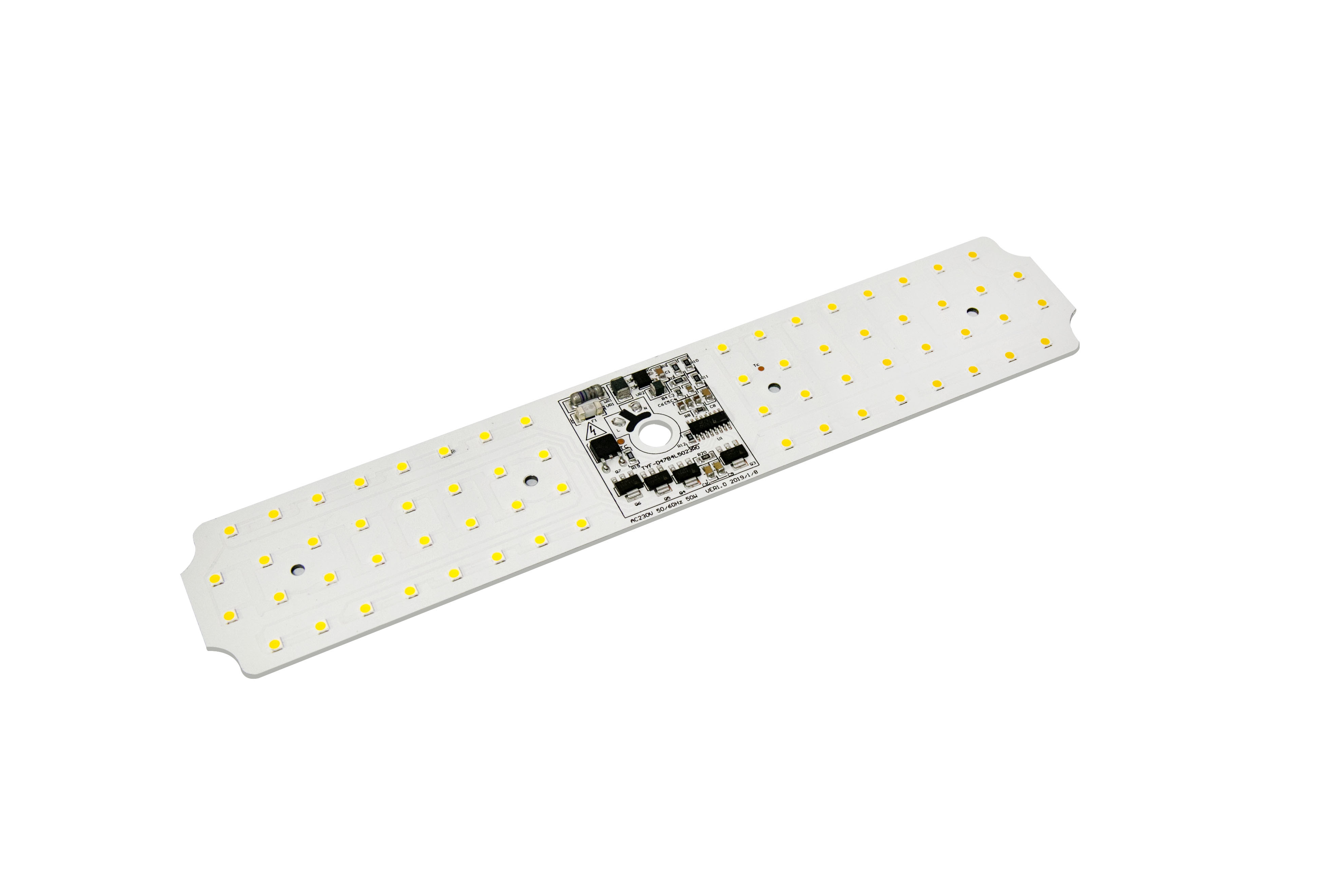

EMC3030 5000K 6000K 140LM/W CRI 80 230V 내부 TYF AC 50W 가로등 모듈 Bridgelux 칩
1. 제품 소개
TYF 옵토.AC 라인 전압을 구동하도록 설계된 다양한 AC 모듈을 출시했습니다.기존 LED와 비교하여 TYF Opto.의 AC 모듈은 외부 AC 스위치 전원 또는 드라이버를 연결할 필요가 없습니다.회로의 비용과 등기구의 크기를 줄이는 데 도움이 될 수 있도록.그리고 사용자는 등기구를 설계할 때 더 많은 유연성을 갖습니다.또한 조명기구 제조 및 조립 작업을 보다 효율적이고 간단하게 만듭니다.
AC 스위치 대부분의 일반 조명 기구에서 볼 수 있는 전원 또는 드라이버는 제품의 전체 수명을 제한할 수 있습니다.그러나 TYF Opto와 함께라면.의 AC 모듈은 LED 자체에서 일반 조명 등기구의 수명을 더 가깝게 추정합니다.그리고 이 모듈은 최종 애플리케이션에서 더 높은 에너지 절약에 기여할 수 있는 높은 역률을 가지고 있습니다.
TYF 옵토.신중하게 설계되고 제작되고 엄격하게 테스트된 고품질 AC 모듈로 새로운 창의적인 조명을 설계할 때 좋은 파트너 또는 최선의 선택이 될 것입니다.
1.1 제품 특징
AC 라인 전압에 직접 연결
높은 전력 효율 및 계수
긴 수명
단순 BOM
Rosh 준수
라인 전압 조정
쉬운 조립
무연 제품티
1.2 제품 응용
LED 가로등 / 터널 조명
2. 전기적 및 광학적 특성(타=25℃) 표 2-1
| 안건 | 상징 | 단위 | 전형적인 값 |
| 입력 전압 | 빈 | V | 230 |
| 입력 전류 | 만약 | 엄마 | 228.6 |
| 동작 주파수 | 에프 | Hz | 50/60 |
| 입력 전원 | 피 | 여 | 52.36 |
| 역률 | PF | % | 0.995 |
| 총 고조파 왜곡 | THD | % | 8.6 |
| 조광 유형 | ■NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ 스마트 □ 기타 | ||
| 서지 용량 | 대 | 케이 V | 2.5 |
| 전기 강도(AC) | 베 | 케이 V | 1.5 |
| 작동/케이스 온도 | Ta/Tc | ℃ | 25/85 |
| LED 매개변수 | 3030 | ||
| 광속 | Φv | 름 | 6891.1 |
| 발광 효율 | ηv | Lm/w | 131.6 |
| 색온도 | CCT | 케이 | 5792 |
| 연색 지수 | 라/CRI | % | 80.2/71.9 |
| 배광 | - | - | |
| 시야각 | 2θ 1/2 | 도 | - |
메모:
1) 사용전압은 고객이 사용하는 최고전압이 아니라 국가별 전압변동율에 따른 허용전압을 의미합니다.솔더 패드 온도는 85℃ 이하로 하는 것이 좋습니다.
2) 색상 빈은 일시적인 작동에서 정의됩니다.
3) 당사 테스터의 측정 허용 오차는 Φv+/-10% 및 Ra+/-2입니다.
4) 전력 손실에 대한 ±5%의 허용 오차.
5) Φv는 적분 구로 측정한 총 광속 출력입니다.
6) IEC61000-4-5에 따른 서지 용량.
2.1 기타 매개변수(타=25℃) 표 2-3
| 안건 | 설명 |
| PCB 재료 | ㅏ루미늄 에스기질 |
| PCB 치수 | 239mm×47mm×1.6mm |
| 인증 | ■ NA □ CCC □ CE □ UL □ FCC □ENERGY STAR □ 기타 |
| MBTF/수명 @ Tc=85℃ | >30000 시간 |
2.2 절대 최대 정격(타=25℃) 표 2-4
| 안건 | 상징 | 단위 | 값 |
| 전력 소모 | PD | 여 | 52.5 |
| 교류전류(RMS) | 만약 | 엄마 | 240.5 |
| 교류 전압(RMS) | 빈 | V | 200~240 |
| LED 접합 온도 | Tj-LED | ℃ | 110 |
| IC 접합 온도 | Tj-IC | ℃ | 150 |
| IC 온도 IC의 상단 | Tp | ℃ | 100 |
| LED 열저항(접합점/납땜점) | Rthj-s | ℃/W | 20 |
| IC 열저항(접합/납땜 지점) | Rthj-s | ℃/W | 40 |
| 작동 온도 | 에게 | ℃ | -20~+85 |
| 보관 온도 | Ts | ℃ | -40~+100 |
| ESD 감도(HBM) | 베스드 | 케이 V | ±2 |
| 납땜 온도(리플로우) | Tsld | ℃ | - |
| 납땜 온도(손) | Tsld | ℃ | 350 3S |
삼. 치수
4.부품 번호 식별
| DOB 부품 번호 | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| 제품 코드 |
고객 암호 |
IC 암호 |
힘 암호 |
전압 코드
|
일련 번호 |
주도의 암호 |
CCT 암호
|
SDCM | CRI 암호 | 휘도 | 년도 | 월 |
연속물 번호 |
||
| 모듈 코드 | 케이스 코드 | 일련 번호 | 일련 번호 | ||||||||||||
5. 워크샵
5.포장 및 선적
플라스틱 트레이에 포장된 TYF Opto.LED 모듈 제품은 크기에 따라 다음과 같이 각 플라스틱 트레이에 XX PC가 있습니다.거품 가방에 포장된 플라스틱 상자가 없는 제품은 외부 압력을 방지하기 위해 XX 제품의 각 팩에 있는 제품 크기에 따라 다른 거품 가방을 선택합니다. 다음과 같은.
