| 힘: | 30W | 칩 재료: | 브리지루스 |
|---|---|---|---|
| 유형: | COB는 이르렀습니다 | 신청: | COB LED 성장 램프, LED 홍수 |
| 수명: | 50000 시간 | 이름: | 상업용 칩 Led Cob |
| 강조하다: | Residencial 칩 LED Cob,30W 36V 칩 LED Cob,Bridgelux RA90 칩 LED Cob |
||

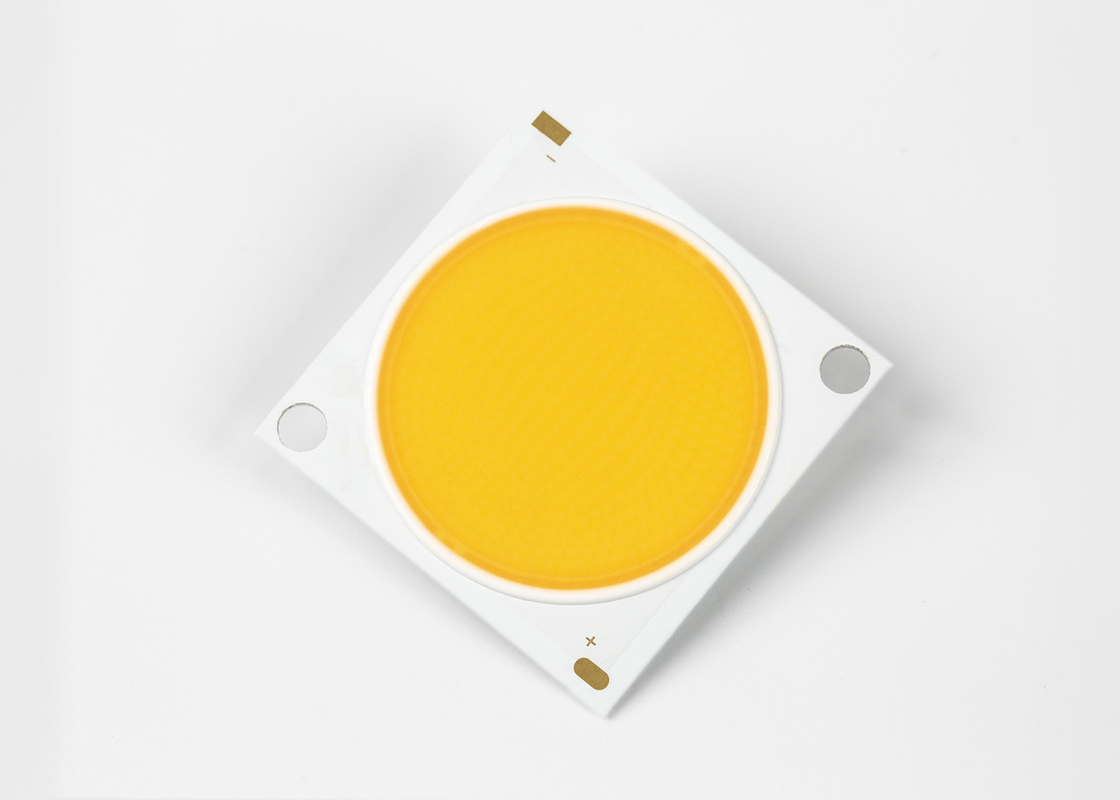

30W 36V Residencial Commerical Light 고성능 실내 LED 칩 옥수수 속 LED Bridgelux RA90
• 3000K, 80CRI에 대해 일반적으로 155lm/W의 효율
• 소형 고광속 밀도 광원
• 균일한 고품질 조명
• 최소 70, 80 및 90 CRI 옵션
• StreaCLined 열 경로
• ENERGY STAR® / ANSI 준수 컬러 비닝
2, 3 및 5 SDCM 표준 구조
특징에스 의고성능 속 LED
1. 좋은 열 성능과 넓은 핫 채널.
2. 반점이 균일하다.
3. 에너지 절약 및 환경 보호, 높은 조명 효율.
4. 고휘도, 저조도 감소, 광택 처리.
5. 사용하기 쉽고 설치가 쉽습니다.
6. 강력한 정전기 방지 능력.
TYF ML 시리즈 LED 어레이의 부품 번호 지정은 다음과 같이 설명됩니다.
|
부품 번호 |
일반 전력(W) | 공칭 CCT(K) |
CRI |
최소 펄스 자속(lm) | 일반적인 펄스 자속(lm) | 일반 전압(V) | 공칭 전류(mA) | 일반 효율(lm/W) |
| CL25171210P430E*7 | 30.6 | 3000K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 컬러 비닝 정보
그림 1: xy 색 공간의 테스트 빈 그래프(펄스 테스트 조건, Tj = 25°C)
CIE1931-x
표 38: TYF CoB 코어 범위에 대한 2단계 ~ 5단계 MacAdam 타원 색상 빈 정의
|
명사 같은 CCT |
중심점 | 주축(a , b) |
타원
회전 천사,θ |
|||
| 엑스 | 와이 | 2단계 | 3단계 | 5단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700케이 | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
표 39에 대한 참고 사항:
참고: 1. 달리 명시되지 않는 한 모든 치수 공차는 ±0.2mm입니다.2. 음극의 Tc 측정점
권장 납땜 조건
수동 납땜용.무연납땜을 하시고 납땜은 솔더링비트를 이용하여 실시하여야 합니다.
350C 이하의 온도에서 1랜드당 3.5초 이내에 종료한다.외부 힘이 가해지지 않을 것
솔더링이 구현되는 동안 수지 부분에.납땜의 다음 과정은 제품이 끝난 후에 실행되어야 합니다
주변 온도로 되돌립니다.주의: 온도 제어
