| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs,LM80 |
| 모델 번호: | M54-01l |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7일 |
| 지불 조건: | D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1,000,000 PCS / 일 |
| 힘: | 100-120W | 칩 재료: | InGaN, Bridgelux, Epileds |
|---|---|---|---|
| 유형: | COB는 이르렀습니다 | 색온도: | 6000-6500K, 3500K, 2800-7000k, 전체 스펙트럼 |
| 연색지수(Ra): | 80,90,95 | 시야각(°): | 140 |
| 전압: | 32-36V | 신청: | 트랙 라이트, 다운 라이트, 가로등 |
| 상품명: | COB는 이르렀습니다 | 수명: | 50000 시간 |
| 강조하다: | 최고 높은 루멘 칩 LED Cob,120W 칩 LED Cob,CLU058 칩 LED Cob |
||

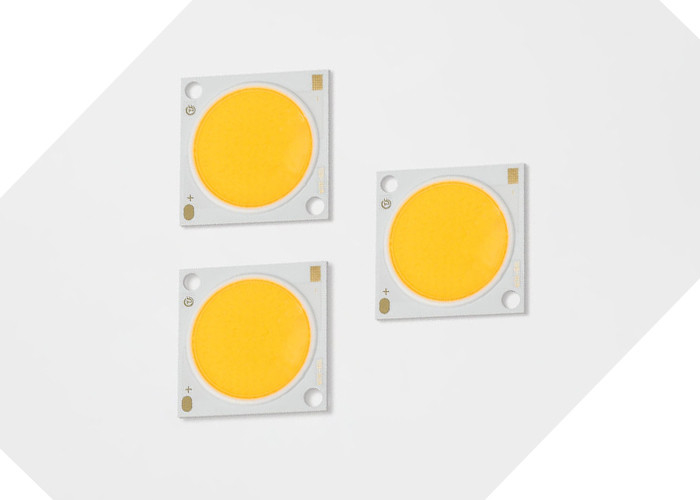

100W COB 120W LED 칩 CLU058 bridlgeux 80w 슈퍼 하이 루멘 160lm/w 칩 LED COB LM80 5년 보증
특징에스 의속 LED
1. 좋은 열 성능과 넓은 핫 채널.
2. 반점이 균일하다.
3. 에너지 절약 및 환경 보호, 높은 조명 효율.
4. 고휘도, 저조도 감소, 광택 처리.
5. 사용하기 쉽고 설치가 쉽습니다.
6. 강력한 정전기 방지 능력.
|
부품 번호 |
일반 전력(W) | 공칭 CCT(K) |
CRI |
최소 펄스 자속(lm) | 일반적인 펄스 자속(lm) | 일반 전압(V) | 공칭 전류(mA) | 일반 효율(lm/W) |
| CL54351825P430E*7 | 115.2 | 3000K | 70 | 12336 | 13264 | 51.2 | 2250 | 160 |
| CL54351825P435E*7 | 115.2 | 3500K | 70 | 12490 | 13430 | 51.2 | 2250 | 162 |
| CL54351825P440E*7 | 115.2 | 4000K | 70 | 12567 | 13513 | 51.2 | 2250 | 163 |
| CL54351825P450E*7 | 115.2 | 5000K | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P457E*7 | 115.2 | 5700K | 70 | 12798 | 13761 | 51.2 | 2250 | 166 |
| CL54351825P465E*7 | 115.2 | 6500K | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P422E*8 | 115.2 | 2200K | 80 | 10485 | 11274 | 51.2 | 2250 | 136 |
| CL54351825P427E*8 | 115.2 | 2700K | 80 | 11256 | 12103 | 51.2 | 2250 | 146 |
| CL54351825P430E*8 | 115.2 | 3000K | 80 | 11565 | 12435 | 51.2 | 2250 | 150 |
| CL54351825P435E*8 | 115.2 | 3500K | 80 | 11719 | 12601 | 51.2 | 2250 | 152 |
| CL54351825P440E*8 | 115.2 | 4000K | 80 | 11950 | 12850 | 51.2 | 2250 | 155 |
| CL54351825P450E*8 | 115.2 | 5000K | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P457E*8 | 115.2 | 5700K | 80 | 12181 | 13098 | 51.2 | 2250 | 158 |
| CL54351825P465E*8 | 115.2 | 6500K | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P422E*9 | 115.2 | 2200K | 90 | 9329 | 10031 | 51.2 | 2250 | 121 |
| CL54351825P427E*9 | 115.2 | 2700K | 90 | 10100 | 10860 | 51.2 | 2250 | 131 |
| CL54351825P430E*9 | 115.2 | 3000K | 90 | 10408 | 11192 | 51.2 | 2250 | 135 |
| CL54351825P435E*9 | 115.2 | 3500K | 90 | 10562 | 11357 | 51.2 | 2250 | 137 |
| CL54351825P440E*9 | 115.2 | 4000K | 90 | 10639 | 11440 | 51.2 | 2250 | 138 |
| CL54351825P450E*9 | 115.2 | 5000K | 90 | 10794 | 11606 | 51.2 | 2250 | 140 |
| CL54351825P457E*9 | 115.2 | 5700K | 90 | 10871 | 11689 | 51.2 | 2250 | 141 |
경쟁 우위:
TYF는 고집적 및 초고전력 플립칩 LED 분야에서 시장을 선도하는 혁신업체입니다.
1. 강력한 연구개발력
* 40명 이상의 숙련된 엔지니어로 구성된 강력한 R&D 팀.
* CNAS 공인 실험실.
* 경쟁이 치열한 신제품의 계절 출시.
* 전 범위의 고전력, 고집적 세라믹 플립 칩 LED의 혁신적인 출시.
5.1 컬러 비닝 정보
그림 1: xy 색 공간의 테스트 빈 그래프(펄스 테스트 조건, Tj = 25°C)
CIE1931-x
표 38: TYF CoB 코어 범위에 대한 2단계 ~ 5단계 MacAdam 타원 색상 빈 정의
|
명사 같은 CCT |
중심점 | 주축(a , b) |
타원
회전 천사,θ |
|||
| 엑스 | 와이 | 2단계 | 3단계 | 5단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700케이 | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 표 39: 최대 정격
표 39에 대한 참고 사항:
참고: 1. 달리 명시되지 않는 한 모든 치수 공차는 ±0.2mm입니다.2. 음극의 Tc 측정점
권장 납땜 조건
수동 납땜용.무연납땜을 하시고 납땜은 솔더링비트를 이용하여 실시하여야 합니다.
350C 이하의 온도에서 1랜드당 3.5초 이내에 종료한다.외부 힘이 가해지지 않을 것
솔더링이 구현되는 동안 수지 부분에.납땜의 다음 과정은 제품이 끝난 후에 실행되어야 합니다
주변 온도로 되돌립니다.주의: 온도 제어
제품 포장 및 라벨링
