| 원래 장소: | 센즈헨 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | ML2421 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7 일 |
| 지불 조건: | 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1,000,000 PCS / 일 |
| 힘: | 30W | 방출 색: | 온백색, Natural White, 쿨 화이트 |
|---|---|---|---|
| 칩 물질: | 브리지루스 | 타입: | COB는 이르렀습니다 |
| 애플리케이션: | 이끌리고 램프를 성장시킵니다 | Product name: | Chip LED Cob |
| 강조하다: | 20w 칩 엘이디 Cob,높은 CRI 칩 엘이디 Cob,30w LED Cob 칩 |
||

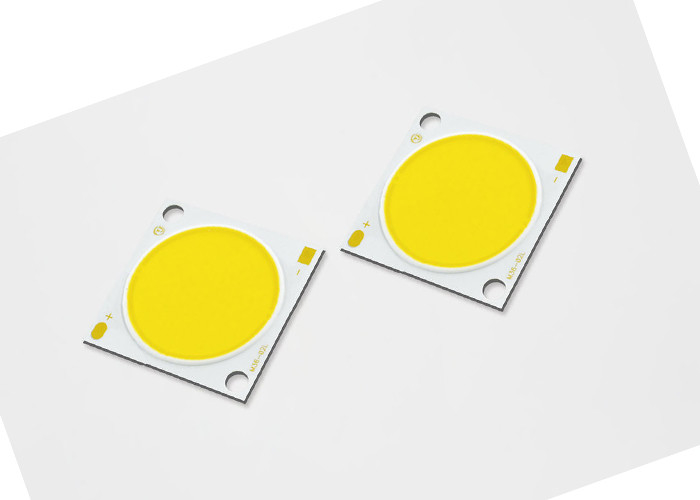

20w 30w 높은 CRI 칩은 주도하는 플래시 조명을 위해 Cob 저 가열 세대를 이끌었습니다
특징 :
오우 제품이 3000K, 80 CRI를 위해 128 lm/W의 전형적 효력을 가지고 있습니다.
오우 그것이 소형 고선속 밀도 조명 공급원을 가지고 있습니다.
오우 제품이 획일적이고 고품질 조명을 제공합니다.
오우 최저치 70, 80, 및 90 CRI 옵션은 이용 가능합니다.
오우 그것이 간소화된 열적 경로를 가지고 있습니다.
오우 제품이 2, 3, 및 5 SDCM 기준과 컬러 비닝 구조로 순응한 에너지 STAR® / ANSI입니다.
오우 그것이 빛나는, 할로겐과 형광등라기 보다는 에너지 효율화인 것입니다.
오우 제품이 또한 고전압 또는 저전압 DC에 작용할 수 있습니다.
오우 적합렬과 회사 로고가 앞에 있습니다.
오우 제품이 로에스 순응한다.
TYF ML 일련 LED 어레이를 위한 부품번호 선임은 다음과 같이 설명받습니다 :
|
부품번호 |
전형적 전원 (W) | 명목상 CCT (K) |
CRI |
최소 펄스용 흐름 (루멘) | 전형적 펄스용 흐름 (루멘) | 전형적 전압 (V) | 공칭 전류 (mA) | 전형적 효력 (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000 Ｋ | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 Ｋ | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 Ｋ | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000 Ｋ | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 Ｋ | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 Ｋ | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 Ｋ | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 Ｋ | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 Ｋ | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 Ｋ | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 Ｋ | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 Ｋ | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 Ｋ | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 Ｋ | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 Ｋ | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 Ｋ | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 Ｋ | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 Ｋ | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 Ｋ | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000 Ｋ | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 Ｋ | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 색 비닝 정보
형태 1 : 엑스리 색상 공간 (펄스용 엑스페리먼트 조건, Tj = 25' Ｃ)에서 시험 BIN의 그래프
CIE1931 Ｘ
표 38 : TYF CoB 심권을 위한 5 단계 자갈 타원형 컬러 빈 정의에 대한 2-단계
|
명사 상당어 CCT |
중심지 | 주축 (a, b) |
타원형
회전 Angel,θ |
|||
| Ｘ | Ｙ | 2-단계 | 3-단계 | 5-단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
표 39를 위한 기록 :
기록 : 1. 모든 치수 허용치는 달리 언급되지 않으면 ±0.2mm입니다. 2. 음극에 있는 Tc 측정 포인트
추천된 납땜 조건
수동 납땜을 위해. 무연 솔더링을 사용하면 납땜이 a에 있는 땜납인두를 사용하여 구현될 것입니다
온도는 350C 보다 낮아지고, 한 땅값을 위해 3/2 이내에 완성될 것입니다. 어떤 외부의 힘도 적용되지 않을 것입니다
납땜이 구현되는 동안 부분에 나무진을 칠합니다. 납땜의 다음 과정은 제품이 가지고 있는 후에 실행되어야 합니다
대기 온도로 돌아가세요. 주의 : 온도 제어
