| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | FC 시리즈 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4pcs/tray, 2000PCS/CTN |
| 배달 시간: | 3-5 일 일 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 1,00,000 PCS/day |
| 색깔 방출: | 온난한 백색, 자연적인 백색, 차가운 백색 | 칩 물자: | 브리지 룩스 |
|---|---|---|---|
| 유형: | 속 LED | 응용 프로그램: | 옥수수 속 LED는 램프를 성장합니다 |
| 제품 이름: | 가동 가능한 옥수수 속 칩 | 보증: | 삼년 |
| 강조하다: | 플립칩 LED,Bridgelux LED 칩 |
||

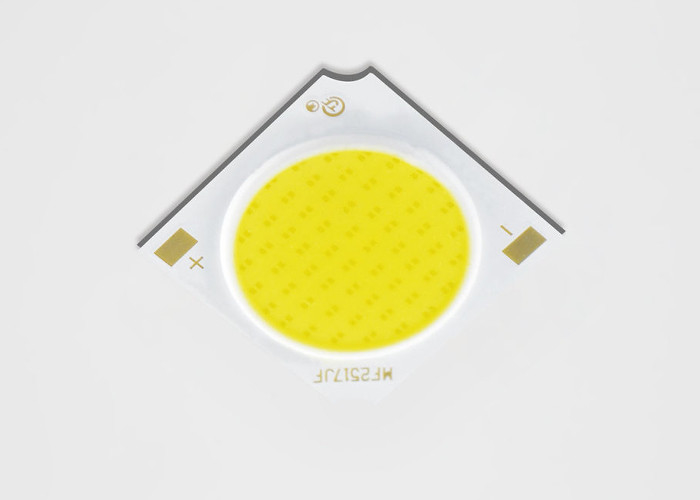

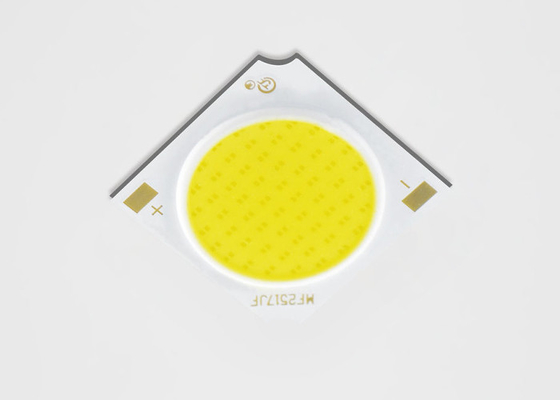

10W-1500W DC 플립칩 옥수수 속 LED, 보장 3 년, 세륨 Rohs
• 6000K, 70CRI (PB)를 위해 전형 >130 lm/W의 효험
• 6000K, 70CRI (P6)를 위해 전형 140 lm/W의 효험
• 구리 기초, 열 전도도는 122-176With (m입니다·K) • 80kg 압력에 대하여 직경 방출
• 최소한 70의 80의 CRI 선택권
• 3 그리고 5 SDCM 기준을 가진 에너지 STAR®/ANSI 고분고분한 색깔 binning 구조
• 백열, 할로겐과 형광등 보다는 에너지 효과
• 정면에 제품 시리즈 그리고 회사 로고 • 고분고분한 RoHS
2개의 이점
• 옥외 신청을 위한 높은 안정성
• 현저하게 감소된 내열성 및 증가된 작용 온도
• 제복, 일관된 공정한 판단
• 경영비를 낮추십시오 • 가능하게 하는 것은 일광과 동작 탐지기에 사용하기 편했던 에너지 절약을 증가했습니다
• 감소된 유지비 • 환경에의 처리 문제점 없음 친절한
TYF 옥외 (OD) 시리즈 LED 배열을 위한 부품 번호 지적은 다음과 같이 설명됩니다:
| 부품 번호 | 전형적인 힘 (w) | 명목상 CCT (k) | 최소한은 유출 (lm) 맥박이 뛰었습니다 | 전형적인 맥박이 뛴 유출 (lm) | 전형적인 전압 (v) | 명목상 현재 (mA) | 전형적인 효험 (lm/W) |
| ML13070302P530E*7 | 3.1 | 3000 K | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500 K | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000 K | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5000 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700 K | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700 K | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000 K | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500 K | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000 K | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5000 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700 K | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200 K | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700 K | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000 K | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000 K | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5000 K | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700 K | 321 | 357 | 9.6 | 320 | 115 |
5.1 색깔 Binning 정보
숫자 1: xy 색 공간 (맥박이 뛴 테스트 조건, Tj = 25°C)에 있는 시험 궤의 도표
CIE1931-x
도표 38: TYF 옥수수 속 핵심 범위를 위한 2 단계 5 단계 쇄석 타원 색깔 궤 정의
|
명목상 CCT |
중심점 | 중요한 축선 (a의 b) |
타원
교체 천사, θ |
|||
| x | Y | 2 단계 | 3 단계 | 5 단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 도표 39: 최대 등급
도표 12를 위한 주:
주: 1. 모든 차원 포용력은 다리 명시되지 않는 한 ±0.2mm입니다. 2. 음극선에 Tc 측정 점
추천된 납땜 상태
설명서 납땜을 위해. 무연 납땜을 사용하거든 납땜은 a에 납땜 조금을 사용하여 실행될 것입니다
350C 보다는 더 낮을 것이 온도는, 1개의 땅을 위한 3.5 초 안에 완성될 것입니다. 외력은 적용되지 않 것입니다
수지 부속에 납땜이 실행되는 동안. 납땜의 다음 과정은 제품이 가지고 있던 후에 실행되어야 합니다
주위 온도에 돌려보내십시오. 주의: 온도 조종
제품 패킹과 레테르를 붙이기
