조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다

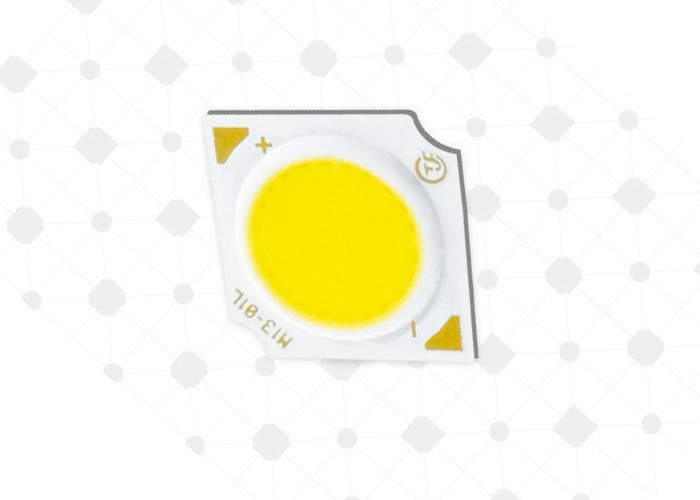

Compact Flip Chip Cob Led 128 Lm/W Typical 3000K 80CRI Bridgelux Led Chip

기본 정보

원래 장소:	심천
브랜드 이름:	TYF
인증:	CE,RoHs
모델 번호:	MF2517

최소 주문 수량:	협상
가격:	협상 가능
배달 시간:	5-7 일
지불 조건:	D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	1,000,000 PC/일

최고의 가격 지금 연락

상세 정보

방출 색:	온백색, Natural White, 쿨 화이트	칩 물질:	브리지루스
타입:	COB는 이르렀습니다	애플리케이션:	COB LED는 램프를 성장시킵니다
상품 이름:	탄력적 cob 칩	보증:	5년
강조하다:	소형 플립 칩 개 암 나무 열매 Led , ANSI 플립 칩 개 암 나무 열매 Led , 80CRI Bridgelux Led 칩

제품 설명

20W 30W 큰 발광 영역 레시드랑셜 플립 침 실내 다운 라이트

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 0

3000K, 80CRI를 위해 전형적인 128 lm/W의 오우 효력

오우 소형 고선속 밀도 조명 공급원

오우 교복, 고급 품질 조명

오우 최저치 70, 80, 및 90 CRI 선택

오우 스트리클린드 열적 경로

2, 3과 5 SDCM 기준과 오우 에너지 STAR® / ANSI 순응하는 색깔 비닝 구조

빛나는, 할로겐과 형광등 보다 오우 많은 에너지 효율화

오우 고전압 또는 저전압 DC 수술

오우 적합렬과 전방에 회사 로고

순응한 오우 로에스

2, 제품 학명

TYF ML 일련 LED 어레이를 위한 부품번호 선임은 다음과 같이 설명받습니다 :

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 1

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 2

부품번호	전형적 전원 (W)	명목상 CCT (K)	최소 펄스용 흐름 (루멘)	전형적 펄스용 흐름 (루멘)	전형적 전압 (V)	공칭 전류 (mA)	전형적 효력 (lm/W)
ML13070302P530E*7	3.1	3000 Ｋ	377	419	9.6	320	135
ML13070302P535E*7	3.1	3500 Ｋ	382	425	9.6	320	137
ML13070302P540E*7	3.1	4000 Ｋ	385	428	9.6	320	138
ML13070302P550E*7	3.1	5000 Ｋ	388	431	9.6	320	139
ML13070302P557E*7	3.1	5700 Ｋ	391	434	9.6	320	140
ML13070302P565E*7	3.1	6500 Ｋ	388	431	9.6	320	139
ML13070302P522E*8	3.1	2200 Ｋ	304	338	9.6	320	109
ML13070302P527E*8	3.1	2700 Ｋ	326	363	9.6	320	117
ML13070302P530E*8	3.1	3000 Ｋ	338	375	9.6	320	121
ML13070302P535E*8	3.1	3500 Ｋ	346	384	9.6	320	124
ML13070302P540E*8	3.1	4000 Ｋ	352	391	9.6	320	126
ML13070302P550E*8	3.1	5000 Ｋ	357	397	9.6	320	128
ML13070302P557E*8	3.1	5700 Ｋ	363	403	9.6	320	130
ML13070302P565E*8	3.1	6500 Ｋ	357	397	9.6	320	128
ML13070302P522E*9	3.1	2200 Ｋ	262	291	9.6	320	94
ML13070302P527E*9	3.1	2700 Ｋ	285	316	9.6	320	102
ML13070302P530E*9	3.1	3000 Ｋ	296	329	9.6	320	106
ML13070302P535E*9	3.1	3500 Ｋ	304	338	9.6	320	109
ML13070302P540E*9	3.1	4000 Ｋ	310	344	9.6	320	111
ML13070302P550E*9	3.1	5000 Ｋ	315	350	9.6	320	113
ML13070302P557E*9	3.1	5700 Ｋ	321	357	9.6	320	115

4, 애플리케이션 :

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 3

5. 광학의 특성

5.1 색 비닝 정보

형태 1 : 엑스리 색상 공간 (펄스용 엑스페리먼트 조건, Tj = 25' Ｃ)에서 시험 BIN의 그래프

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 4

CIE1931 Ｘ

표 38 : TYF CoB 심권을 위한 5 단계 자갈 타원형 컬러 빈 정의에 대한 2-단계

명사 상당어 CCT	중심지		주축 (a, b)			타원형 회전 Angel,θ
명사 상당어 CCT	Ｘ	Ｙ	2-단계	3-단계	5-단계	타원형 회전 Angel,θ
2200K	0.5018	0.4153	(0.0048 , 0.0027)	(0.0072, 0.0041)	(0.0120, 0.0067)	39.9
2500K	0.4806	0.4141	(0.0050, 0.0027)	(0.0076, 0.0041)	(0.0126, 0.0068)	53.1
2700K	0.4575	0.4101	(0.0053, 0.0027)	(0.0080, 0.0041)	(0.0133, 0.0068)	54.1
3000K	0.4338	0.4030	(0.0057, 0.0028)	(0.0086, 0.0042)	(0.0142, 0.0069)	53.7
3500K	0.4073	0.3917	(0.0062, 0.0028)	(0.0093, 0.0041)	(0.0155, 0.0069)	54.0
4000K	0.3818	0.3797	(0.0063, 0.0027)	(0.0093, 0.0042)	(0.0157, 0.0068)	53.4
5000K	0.3447	0.3553	(0.0054, 0.0024)	(0.0081, 0.0035)	(0.0135, 0.0059)	59.8
5700K	0.3290	0.3417	(0.0048, 0.0021)	(0.0072, 0.0032)	(0.0119, 0.0052)	58.8
6500K	0.3123	0.3282	(0.0044, 0.0018)	(0.0066, 0.0027)	(0.0110, 0.0045)	58.1

6, 절대 최대 정격

6.1 표 39 : 최대 정격

표 39를 위한 기록 :

더 높은 경향에 있는 배열 드리븐 그러나 루멘 유지 관리가 감소될 수 있습니다.
적절한 현재 부담 경감은 최대 아래에 접합 온도를 유지한다고 알려져야 합니다
펄스 시작 시간이 사이클마다 ≤1ms이고 듀티 싸이클이 ≤10% 이면 공인된 최대 펄스용 순방향 전류와 동일한 최대 구동 전류와 맥동 작동은 받아들일 수 있습니다
발광 다이오드는 역 전압으로 구동되도록 설계되지 않고, 이 상태 하에 빛을 생산하지 않을 것입니다. 최대 정격은 단지 참조에 대비했습니다.

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 6

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 7

기록 : 1. 모든 치수 허용치는 달리 언급되지 않으면 ±0.2mm입니다. 2. 음극에 있는 Tc 측정 포인트

8, 주의

추천된 납땜 조건

수동 납땜을 위해. 무연 솔더링을 사용하면 납땜이 a에 있는 땜납인두를 사용하여 구현될 것입니다

온도는 350C 보다 낮아지고, 한 땅값을 위해 3/2 이내에 완성될 것입니다. 어떤 외부의 힘도 적용되지 않을 것입니다

납땜이 구현되는 동안 부분에 나무진을 칠합니다. 납땜의 다음 과정은 제품이 가지고 있는 후에 실행되어야 합니다

대기 온도로 돌아가세요. 주의 : 온도 제어

조밀한 손가락으로 튀김 칩 옥수수 속은 128 Lm/W 전형적인 3000K 80CRI Bridgelux 지도한 칩을 지도했습니다 8

9, 패키징하는 것고 표시하는 것

제품 패킹과 라벨링
