| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs, LM80 |
| 모델 번호: | HF4027JX15C8 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7 일 |
| 지불 조건: | D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 1,000,000 PC/일 |
| 인증: | RoHS | 유형: | 옥수수 속 LED |
|---|---|---|---|
| 발광색: | 웜 화이트/내츄럴 화이트/퓨어 화이트/쿨 화이트/콜드 화이트 | 애플리케이션: | LED 성장 빛 |
| 수명: | 50000시간 | 상품명: | 10W 30W 50W 100W 전체 스펙트럼 고출력 RGB COB led 성장 라이트 칩 |
| 강조하다: | 따뜻한 백색 고성능 옥수수 속 LED,130lm/W 고성능 옥수수 속 LED,ANSI LED 성장 라이트 칩 |
||

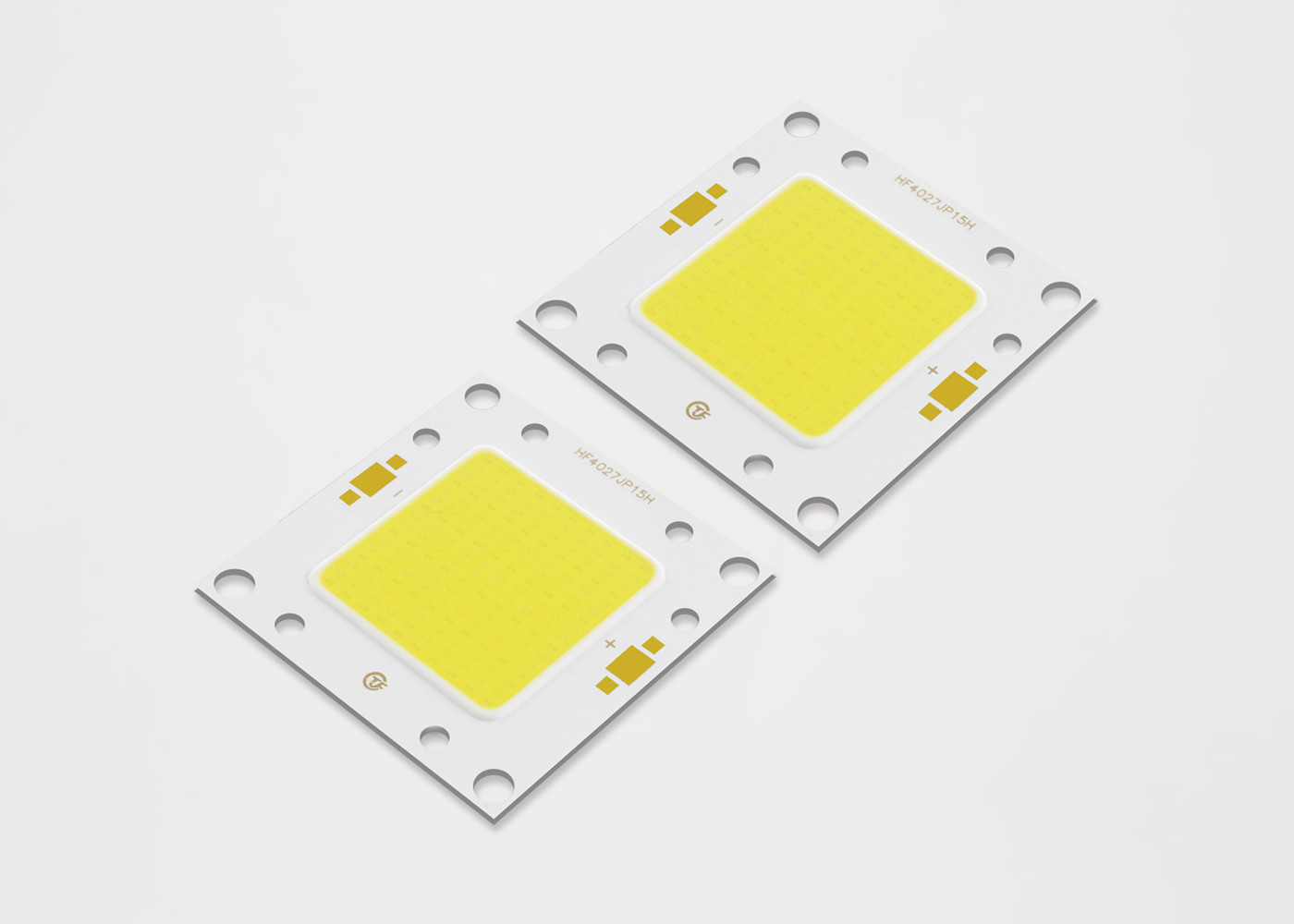

온난한 백색 100w에 의하여 지도된 칩, LED는 빛에 의하여 지도된 칩 Bridgelux 가득 차있는 스펙트럼을 성장합니다
• 3000K, 80CRI에서 일반적으로 130lm/W의 효율
• 컴팩트한 고플럭스 밀도 광원
• 균일한 고품질 조명
• 최소 70, 80 및 90 CRI 옵션
• StreaCLined 열 경로
• ENERGY STAR® / ANSI 호환 색상 비닝 2, 3, 5 SDCM 표준 구조
• 백열등, 할로겐보다 에너지 효율이 높음 그리고 형광등
• 고전압 또는 저전압 DC 작동
• 전면에 제품 시리즈 및 회사 로고
• RoHS 준수
TYF ML 시리즈 LED 어레이의 부품 번호 지정은 다음과 같이 설명됩니다.
| 제품 번호. | P(W) | CCT(K) | CRI | 분(lm) |
최대(lm) |
전압(V) | 전류(mA) | (lm/W) |
| HF40251006PB | 30 | 3000K | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500K | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000K | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700K | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000K | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500K | 80 | 2997년 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000K | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700K | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000K | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500K | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000K | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| HF40251010PB | 50 | 5000K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 5700K | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| HF40251010PB | 50 | 6500K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 3000K | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| HF40251010PB | 50 | 3500K | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| HF40251010PB | 50 | 4000K | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| HF40251010PB | 50 | 5000K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| HF40251010PB | 50 | 5700K | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| HF40251010PB | 50 | 6500K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
5.1 색상 비닝 정보
그림 1: xy 색 공간의 테스트 빈 그래프(펄스 테스트 조건, Tj = 25°C)
CIE1931-x
표 38: TYF CoB 코어 범위에 대한 2단계 ~ 5단계 MacAdam 타원 색상 빈 정의
|
명사 같은 CCT |
중심점 | 주축(a, b) |
타원
회전 천사, θ |
|||
| 엑스 | 와이 | 2단계 | 3단계 | 5단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700케이 | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 표 39: 최대 등급
표 39에 대한 참고 사항:
참고: 1. 달리 명시되지 않는 한 모든 치수 공차는 ±0.2mm입니다.2. 음극에서의 Tc 측정점
8
권장 납땜 조건
수동 납땜용.무연 납땜을 사용하고 납땜은 납땜 비트를 사용하여 수행됩니다.
350C 이하의 온도로 1랜드에 대해 3.5초 이내에 완료되어야 한다.외력이 가해지지 않아야 함
솔더링이 수행되는 동안 수지 부분에.다음 납땜 공정은 제품이
주위 온도로 돌아갑니다.주의: 온도 제어
제품 포장 및 라벨링
