| 원래 장소: | 심천 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | MF2514 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7일 |
| 지불 조건: | D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1,000,000 PCS / 일 |
| 발광색: | 온백색, Natural White, 쿨 화이트 | 칩 재료: | 브리지루스 |
|---|---|---|---|
| 유형: | COB는 이르렀습니다 | 신청: | COB LED 성장 램프, LED 홍수 |
| 상품명: | 유연한 플립 칩 Cob Led | 힘: | 20W 30W |
| 강조하다: | 30W 플립 칩 Cob Led,Bridgelux 플립 칩 Cob Led,유연한 플립 칩 Cob Led |
||

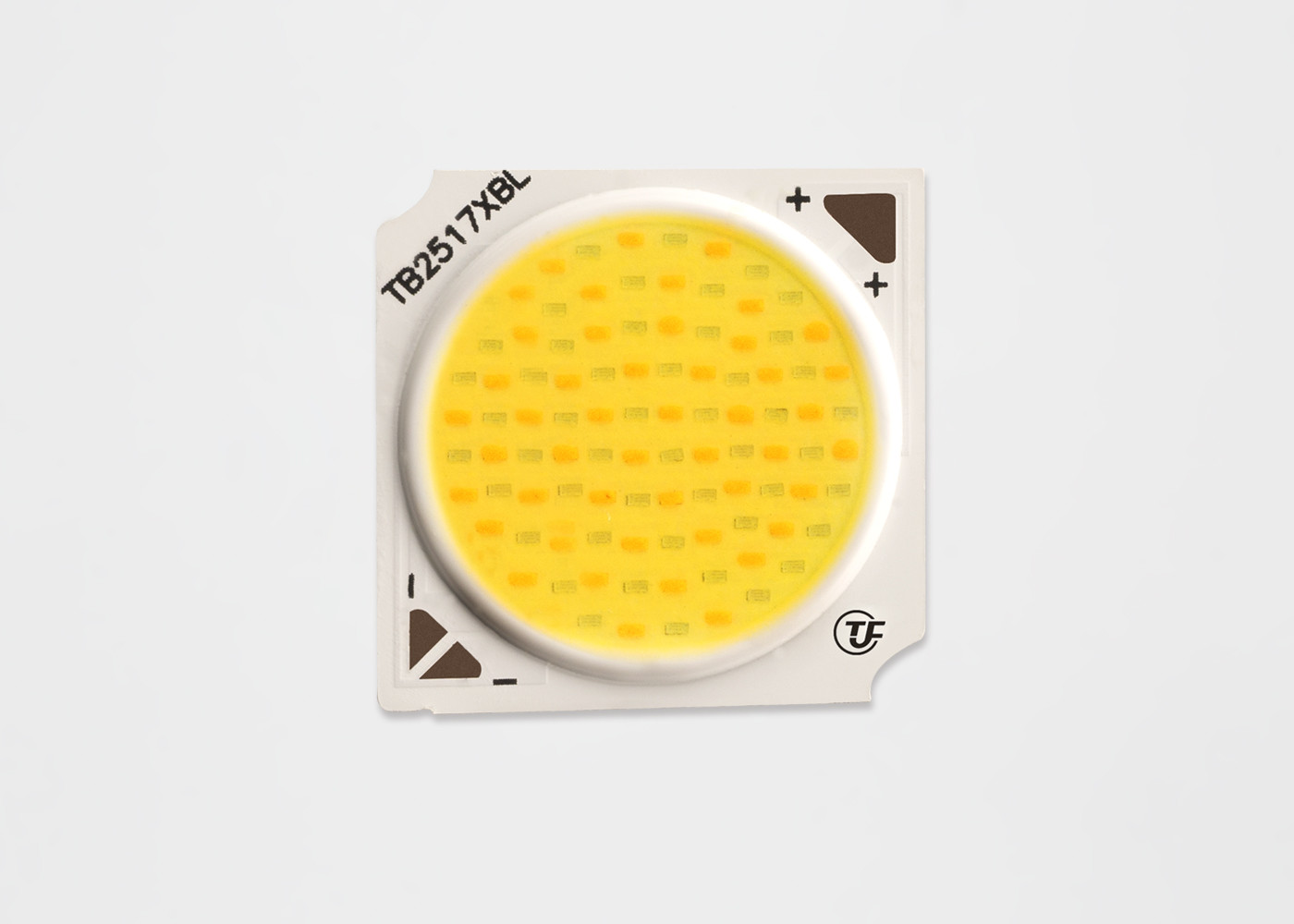

20W 30W 플립 칩 alumnium no goldwire 국제 브랜드
• 소형 고광속 밀도 광원
• 균일한 고품질 조명
• 최소 70, 80 및 90 CRI 옵션
• StreaCLined 열 경로
• ENERGY STAR® / ANSI 준수 컬러 비닝
2, 3 및 5 SDCM 표준 구조
칩 LED Cob 제품 장점:
1. 좋은 열 성능과 넓은 핫 채널.
2. 반점이 균일하다.
3. 에너지 절약 및 환경 보호, 높은 조명 효율.
4. 고휘도, 저조도 감소, 광택 처리.
5. 사용하기 쉽고 설치가 쉽습니다.
6. 강력한 정전기 방지 능력.
COB LED의 적용
1, 광업 램프
2, 투광램프
3, 프로젝트 라이트 램프
4, 터널 라이트
5, LED 통
| 부품 번호 | 일반 전력(W) | 공칭 CCT(K) | 최소 펄스 자속(lm) | 일반적인 펄스 자속(lm) | 일반 전압(V) | 공칭 전류(mA) | 일반 효율(lm/W) |
| ML13070302P530E*7 | 3.1 | 3000K | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500K | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000K | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5000K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700K | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700K | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000K | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500K | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000K | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5000K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700K | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200K | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700K | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000K | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000K | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5000K | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700K | 321 | 357 | 9.6 | 320 | 115 |
5.1 컬러 비닝 정보
그림 1: xy 색 공간의 테스트 빈 그래프(펄스 테스트 조건, Tj = 25°C)
CIE1931-x
표 38: TYF CoB 코어 범위에 대한 2단계 ~ 5단계 MacAdam 타원 색상 빈 정의
|
명사 같은 CCT |
중심점 | 주축(a , b) |
타원
회전 천사,θ |
|||
| 엑스 | 와이 | 2단계 | 3단계 | 5단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700케이 | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 표 39: 최대 정격
표 39에 대한 참고 사항:
참고: 1. 달리 명시되지 않는 한 모든 치수 공차는 ±0.2mm입니다.2. 음극의 Tc 측정점
권장 납땜 조건
수동 납땜용.무연납땜을 하시고 납땜은 솔더링비트를 이용하여 실시하여야 합니다.
350C 이하의 온도에서 1랜드당 3.5초 이내에 종료한다.외부 힘이 가해지지 않을 것
솔더링이 구현되는 동안 수지 부분에.납땜의 다음 과정은 제품이 끝난 후에 실행되어야 합니다
주변 온도로 되돌립니다.주의: 온도 제어
제품 포장 및 라벨링
