| 원래 장소: | 센즈헨 |
|---|---|
| 브랜드 이름: | TYF |
| 인증: | CE,RoHs |
| 모델 번호: | MF2517 |
| 최소 주문 수량: | 협상 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-7 일 |
| 지불 조건: | 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1,000,000 PCS / 일 |
| 방출 색: | 온백색, Natural White, 쿨 화이트 | 칩 물질: | 브리지루스 |
|---|---|---|---|
| 타입: | COB는 이르렀습니다 | 애플리케이션: | COB LED는 램프를 성장시킵니다 |
| 상품 이름: | 플립 침 Cob | 보증: | 5년 |
| 강조하다: | 30W 플립 침 Cob는 이르렀습니다,20W 플립 침 Cob는 이르렀습니다,OEM 플립 침 cob |
||

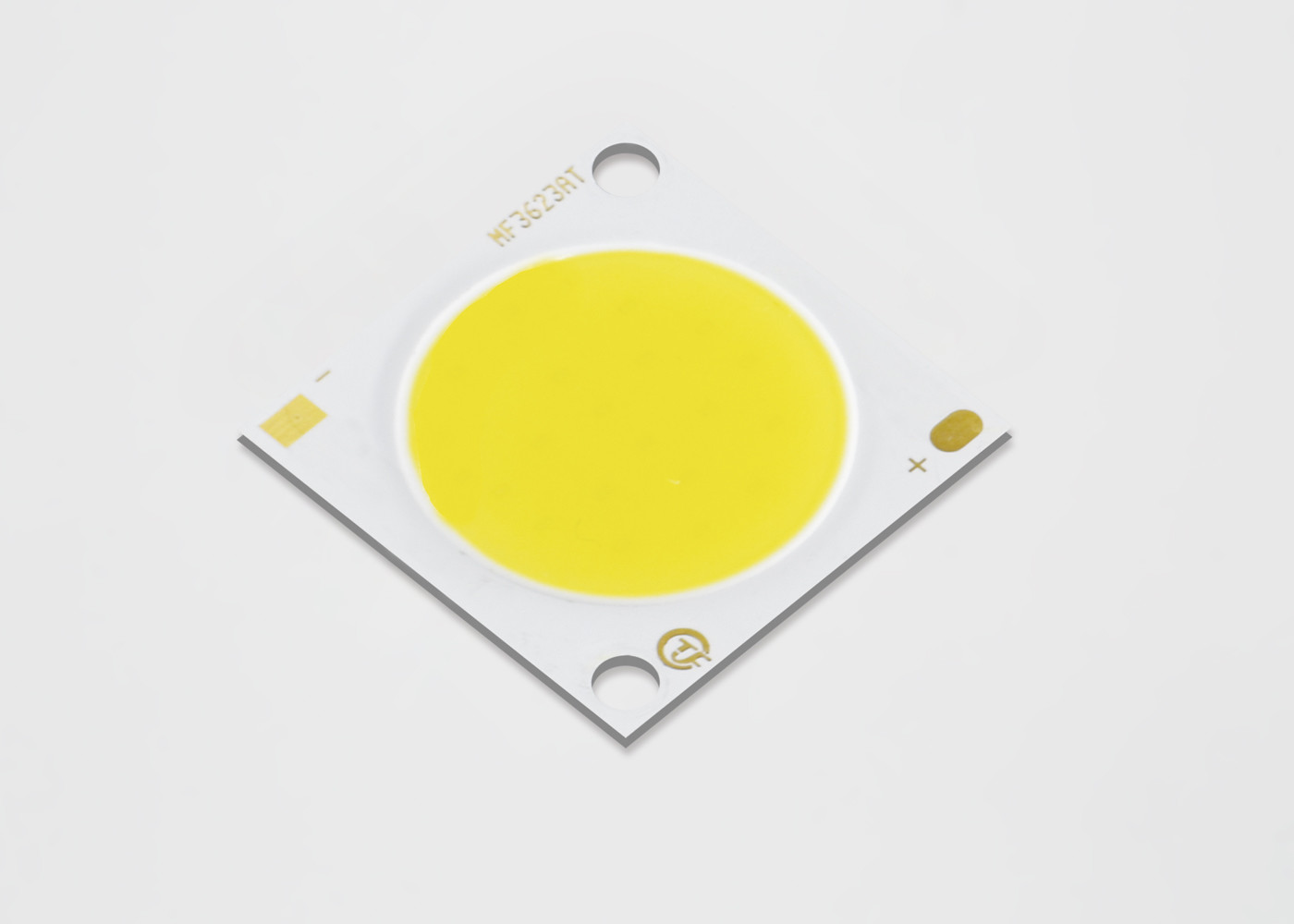

20W 30W 큰 발광 영역 레시드랑셜 플립 침 실내 다운 라이트
오우 그것이 소형 고선속 밀도 조명 공급원을 가지고 있습니다.
오우 제품이 획일적이고 고품질 조명을 제공합니다.
오우 최저치 70, 80, 및 90 CRI 옵션은 이용 가능합니다.
오우 그것이 간소화된 열적 경로를 가지고 있습니다.
오우 제품이 2, 3, 및 5 SDCM 기준과 컬러 비닝 구조로 순응한 에너지 STAR® / ANSI입니다.
오우 그것이 빛나는, 할로겐과 형광등라기 보다는 에너지 효율화인 것입니다.
2, 제품 학명
TYF ML 일련 LED 어레이를 위한 부품번호 선임은 다음과 같이 설명받습니다 :
| 부품번호 | 전형적 전원 (W) | 명목상 CCT (K) | 최소 펄스용 흐름 (루멘) | 전형적 펄스용 흐름 (루멘) | 전형적 전압 (V) | 공칭 전류 (mA) | 전형적 효력 (lm/W) |
| ML13070302P530E*7 | 3.1 | 3000 Ｋ | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500 Ｋ | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000 Ｋ | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5000 Ｋ | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700 Ｋ | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500 Ｋ | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200 Ｋ | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700 Ｋ | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000 Ｋ | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500 Ｋ | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000 Ｋ | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5000 Ｋ | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700 Ｋ | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500 Ｋ | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200 Ｋ | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700 Ｋ | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000 Ｋ | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500 Ｋ | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000 Ｋ | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5000 Ｋ | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700 Ｋ | 321 | 357 | 9.6 | 320 | 115 |
4, 애플리케이션 :
5. 광학의 특성
5.1 색 비닝 정보
형태 1 : 엑스리 색상 공간 (펄스용 엑스페리먼트 조건, Tj = 25' Ｃ)에서 시험 BIN의 그래프
CIE1931 Ｘ
표 38 : TYF CoB 심권을 위한 5 단계 자갈 타원형 컬러 빈 정의에 대한 2-단계
|
명사 상당어 CCT |
중심지 | 주축 (a, b) |
타원형
회전 Angel,θ |
|||
| Ｘ | Ｙ | 2-단계 | 3-단계 | 5-단계 | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, 절대 최대 정격
6.1 표 39 : 최대 정격
표 39를 위한 기록 :
기록 : 1. 모든 치수 허용치는 달리 언급되지 않으면 ±0.2mm입니다. 2. 음극에 있는 Tc 측정 포인트
8, 주의
추천된 납땜 조건
수동 납땜을 위해. 무연 솔더링을 사용하면 납땜이 a에 있는 땜납인두를 사용하여 구현될 것입니다
온도는 350C 보다 낮아지고, 한 땅값을 위해 3/2 이내에 완성될 것입니다. 어떤 외부의 힘도 적용되지 않을 것입니다
납땜이 구현되는 동안 부분에 나무진을 칠합니다. 납땜의 다음 과정은 제품이 가지고 있는 후에 실행되어야 합니다
대기 온도로 돌아가세요. 주의 : 온도 제어
9, 패키징하는 것고 표시하는 것
제품 패킹과 라벨링
